搞维修已经N多年了，分享下格力H6故障维修方法和原理

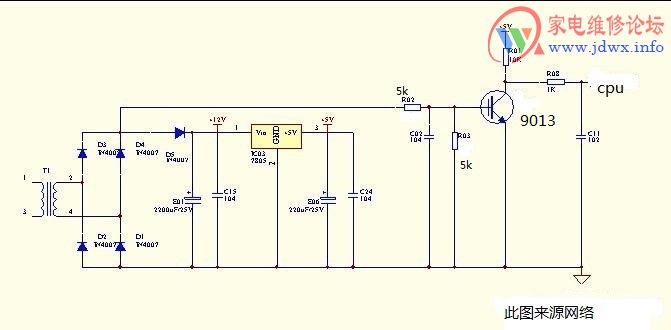

1、过零检测电路原理

图中D1-D4组成桥式滤波电路，任意一个二极管损坏都会影响正常波形输出。D5击穿会造成直流端与交流端导通无法输出波形（断路会造成整机无电压，不良会造成开一段时间整机断电，有的空调开启几分钟断电就是此二极管不良，此故障不在此次故障范围不多说）。后面尤9013组成的开关电路极少损坏检查注意。过零检测电路故障会造成内风机振动较大，有时能运转很长时间才会报H6，以下是波形图

2、霍尔检测电路

正常霍尔脚会发出4.8V脉冲电压，断开霍尔脚与线路板的连接线，慢慢转动电机可以测出，正常的话就是线路板故障，不正常更换霍尔电机。电机输出正常还是报H6的话检测线路板霍尔检测脚对地电阻大概100K左右，如果偏差较大，重点检测C1.C2，平时维修中C1漏电占很大一部分，固态驱动AQH2223比较简单大家网上查下资料。
