四线制的太阳能路灯控制器怎么接线
发布时间：2019-12-21 00:16浏览次数：
四线制的太阳能路灯控制器，也有五六线制的，原理和接线方法基本差不多。可以控制路灯，电池和照明灯具，那么它的接线方式是
太阳能控制器的线序含义
一般线序含义 如下：
红色线：接所有设备的正极汇总线；
蓝色线：太阳能电池板的负极；
黑色线：电池的负极；

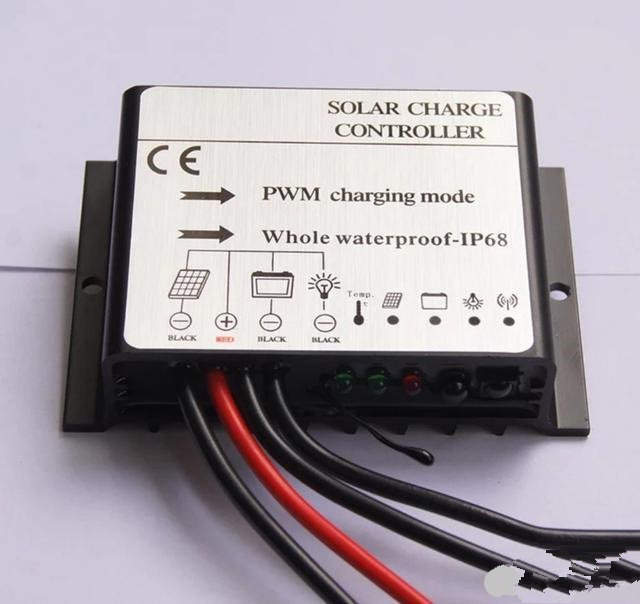

绿色线：路灯的负极；太阳能路灯控制器实物图如下所示。
接线方式
将电池板的正极、电池的正极、路灯的正极接在一起跟控制器的红线相连接，然后将太阳能电池板的负极跟蓝线接在一起，将电池的负极跟黑线接在一起，最后将路灯的负极跟绿色接在一起，如下:
红线--所有设备的正极；
蓝线--太阳能电池板的负极；
黑线--电池的负极；
绿色--路灯的负极；
