浴霸风暖led照明五合一，电器配套控制面板是五合一开关，它们分别是上排开关1：照明灯，开关2：排气，下排开关3：吹风（冷风），开关4：暖风1，开关5：暖风2。面板背面接线端子6个分别为总火线进及上述5个开关火线出，电器电源线为6芯6色护套线，它们分别是白线照明灯火线，黑线为换气扇火线，红线为吹风机火线，棕线为暖风机1火线，绿线为暖风机2火线，蓝线为总电源零线。安装接线为：电源火线进开关控制面板火线端子，电源零线接电器总零线蓝色线，电源地线接电器外科接地端，5个功能开关分别按颜色对号入座接人控制开关面板接线端子即可，（注开关面板暖风档已经自带吹风机保护）。

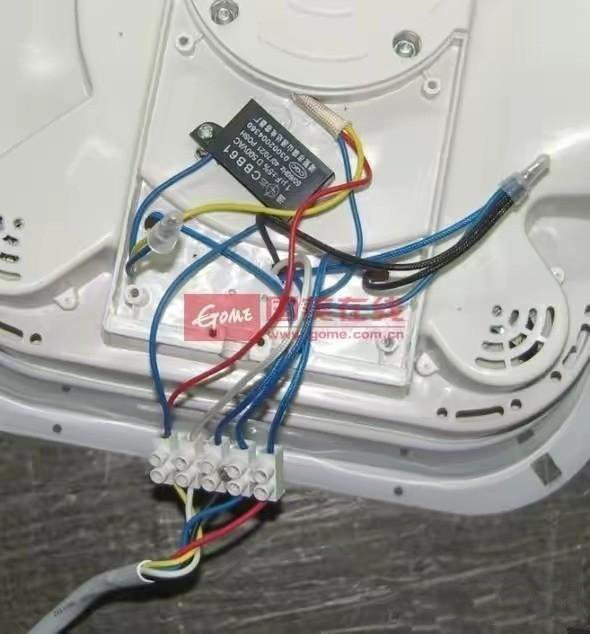

今天就讲讲五开浴霸的两种款式的接线方式。先看一下主机接线，主机接线基本相同

 接线图上有对应线序对照着接就好。

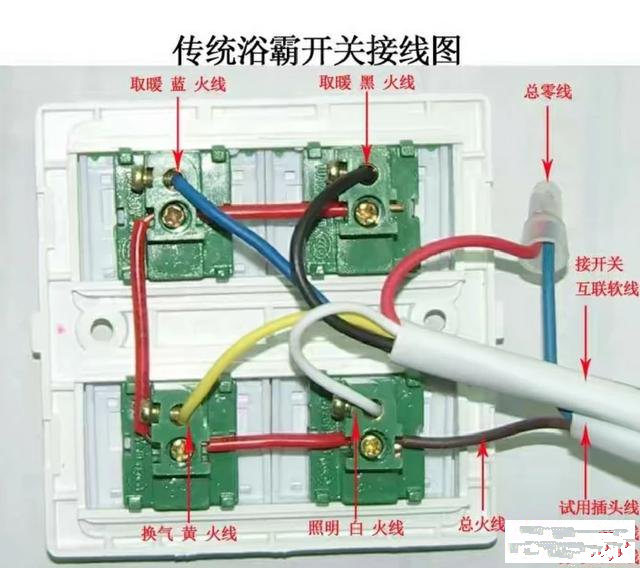

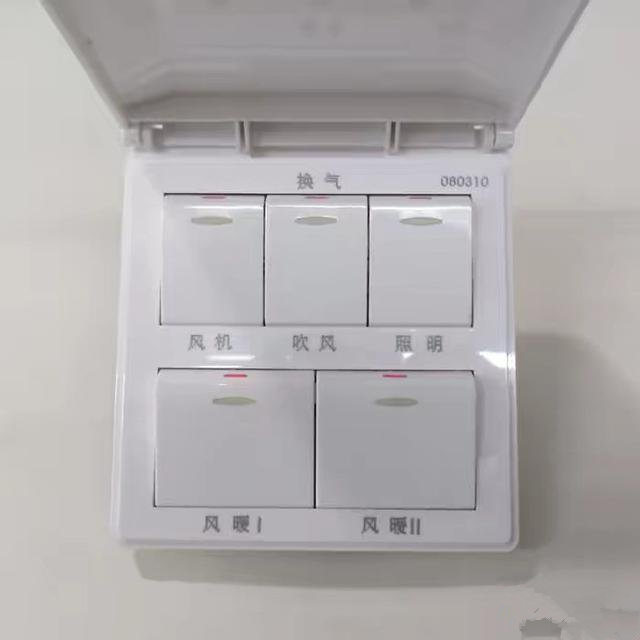

五开浴霸开关有两种，第一种传统型，五开分别是一开照明，二开排风，三开吹风，四开暖风一，五开暖二。

 其接线图如下

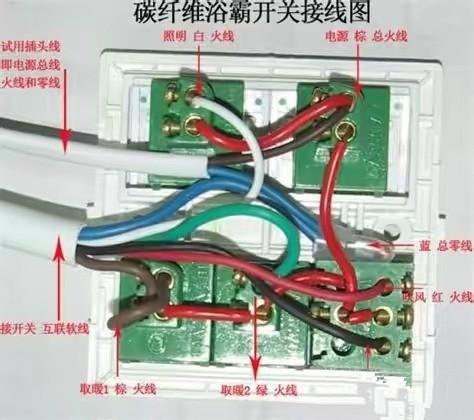

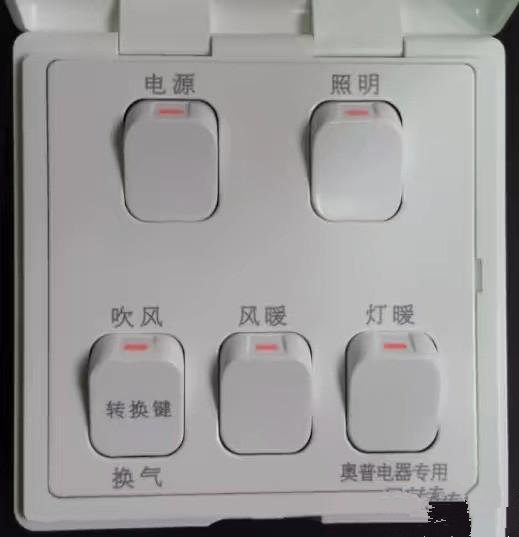

 第二种新型开关，一开电源，二开照明，三开是双开，分别为吹风和排气，四开暖风一，五开暖风二。

 接线图如下

 这两种开关的排气风吹风容易接错，接线时要小心，暖风开的时候，吹风必須工作，要不然会烧毁浴霸，甚至对人体造成伤害，切记！
