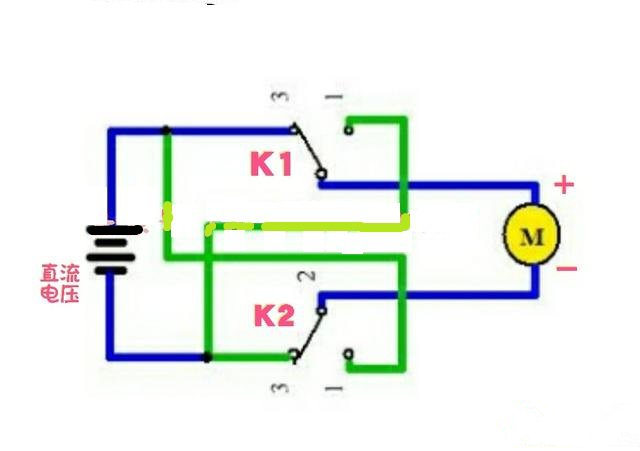

简单的直流电机正反转控制电路。
电路如上图所示。K1、K2是一款小型正负极性转换开关，直流电机M的正负极分别接在开关K1-2和K2-2引脚。这样连接时，当开关分别拨至K1-3和K2-3时，加在直流电机M两端的电压为“上正下负”，此时电机为正转；当开关拨至K1-1和K2-1引脚时，加在电机两端的电压为“上负下正”，此时电机为反转。若想使直流电机停转，只要将控制开关引脚拨至中间位置即可停转。

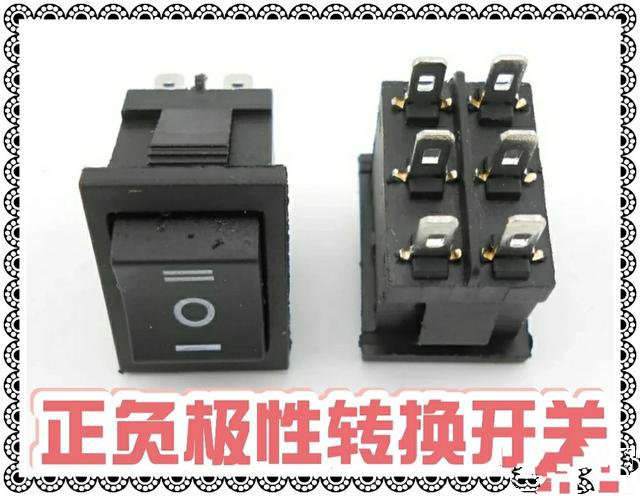

正负极性转换开关。
上图所示为一款小型正负极性转换开关，其外形与常用的小型双刀双掷开关一样，只是这种转换开关若拨至中间位置，其内部触点不与两边任何引脚相连，从而使直流电机实现停转。
电原正负极对换试一下。可以装个手动双投双掷开关，中间可以仃用，或另外設計接触器(空气开关)等电路。
