单按钮控制电动机启动和停止其实在现实中不常见，主要是因为这样要加2个中间继电器和很多线路，而加一个按钮就能解决的事，没必要这样。

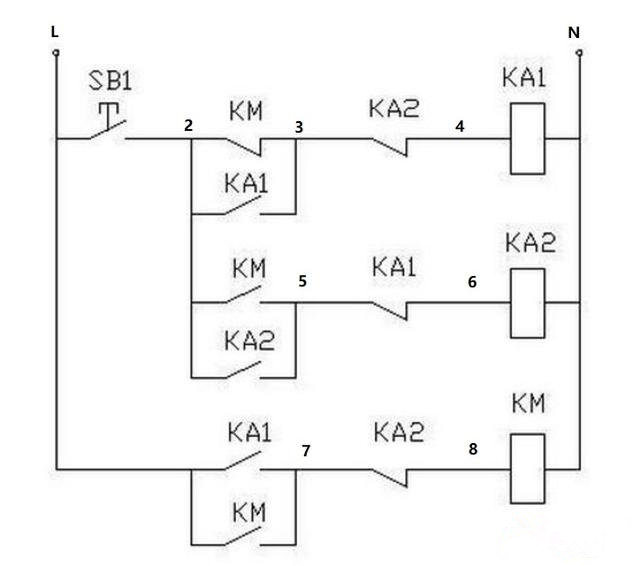

 上图就是一个单按钮控制电动机启动和停止的电路图，我们来看看它的电气原理。
1.初始状态：KA1、KA2、KM线圈都处于失电状态。其触点也是其初始状态。
2.状态1：第一次按下SB1且未松开时。
线圈状态：因KA1线圈之前的2-3KM与3-4KA2都是常闭触点，那么KA1线圈首先得电。KA1线圈得电后，使L-7节点的KA1的常开触点闭合，而7-8的是KA2的常闭触点，所以KM得电。
因为KM与KA1的线圈得电，所以其触点的状态发生改变。
触点状态：2-3的KM常闭触点打开，2-3的KA1常开触点闭合，2-5的KM常开触点闭合，5-6的KA1常闭触点打开，L-7的KA1常开触点闭合，L-7的KM常开触点闭合。
3.状态2：第一次松开SB1时。
线圈状态：因SB1断开，所以KA1线圈失电，而KM线圈因L-7的L-7的KM常开触点闭合后自保持。
触点状态：2-3的KM常闭触点打开，2-5的KM常开触点闭合，L-7的KM常开触点闭合。
4.状态3：第二次按下SB1
线圈状态：因2-3的KM常闭触点打开，2-5的KM常开触点闭合，所以KA2线圈得电。而7-8的KA2常闭触点断开，导致KM线圈失电。所以只有KA2线圈得电。
触点状态：3-4的KA2常闭触点打开，2-5的KA2常开触点闭合，7-8的KA2常闭触点断开.
5.状态4：第二次松开SB1时
线圈状态：因SB1断开，所以KA2线圈失电，所以所有线圈失电，恢复至初始状态。
触点状态：恢复至初始状态。
