电吹风电路图详解电吹风开热风工作一会即断电
电吹风开热风工作一会即断电，开冷风一直工作也没问题，开机检查线路正常，不知何故？下面电工之家以一款电吹风内部电路图为例，来介绍一下出现这种情况的原因。

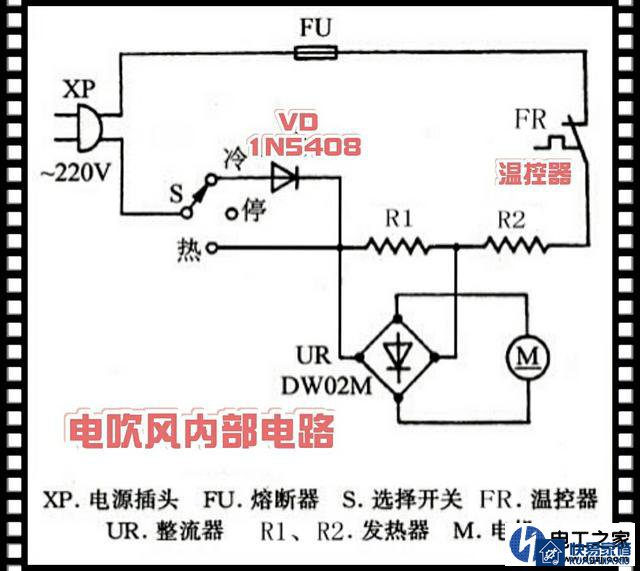

 电吹风内部电路图。

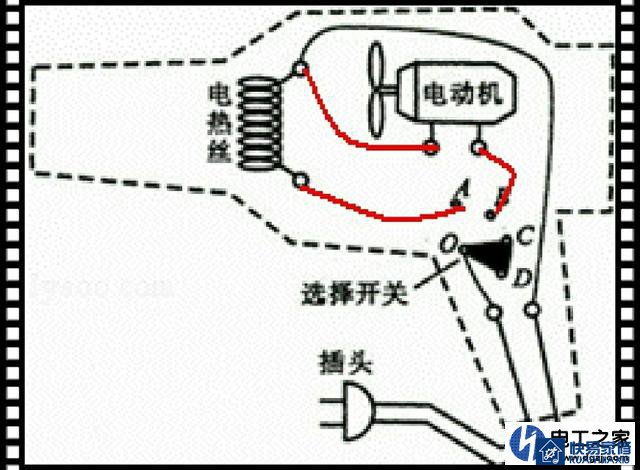

 电吹风内部构造。
电吹风内部电路图及其构造如上图所示。接通电源，电机得电工作，风叶转动，空气从进风口吸入，由风筒的前嘴吹出。此时若控制开关处于热风档，电热丝通电发热，吹出的就是热风；若处于冷风档，由于电热丝未被加热，吹出的是冷风。

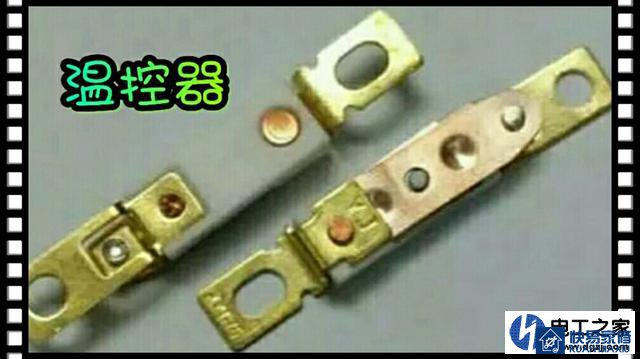

 电吹风内部的温控器。
温控器又称温控开关。电吹风在电热丝附近装有温控开关，当电吹风在热风档工作时，正常情况下，温控开关可以自动接通电源，若遇到电热丝温度过高（如出风口被遮挡）时，温控开关会自动切断电源，以保护电热丝。提问者说，电吹风在热风档工作一会即断电，检查内部线路正常，这时可以看看电吹风的风筒出风是否顺畅。另外在使用时也不要使出风口离被吹物品过近，否则也会导致电热丝过热，温控开关自动切断电源。

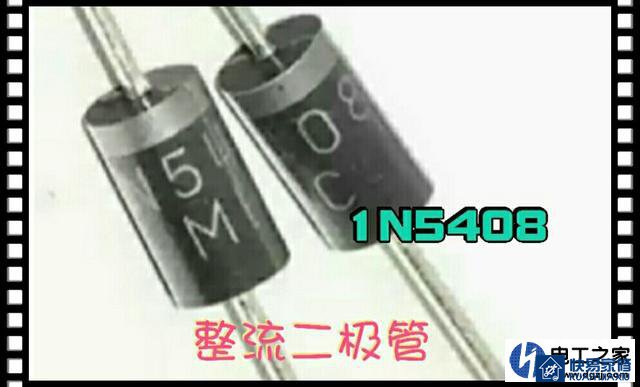

 1N5408整流二极管。
提问者给的图片中那个元件为1N5408整流二极管，其整流电流为3A，耐压值为1000V。这个二极管是调温用的，电吹风处于热风档时，AC220V电压全部加到电热丝两端；处于冷风档时，交流电压经该管整流后，变为脉动直流给电热丝供电，从而达到调温的目的。
