二、参数表
|
型号 |
整机 |
KF70/150L-S |
KF110/200L-S |
KF110/300L-S |
||||
|
水箱 |
SX70/150L-S |
SX110/200L-S |
SX110/300L-S |
|||||
|
配套外机 |
KF70 |
KF110 |
||||||
|
制热水能力（l/h） |
70 |
110 |
||||||
|
制热量(W) |
3250 |
5000 |
||||||
|
消耗功率 (W) |
0.85kW |
1.25Kw |
||||||
|
制热额定输入电流（A） |
4.2 |
6.3 |
||||||
|
工质(充注量) |
R22(870g) |
R22(1850g) |
||||||
|
压缩机型号 |
PH165X1C-4DZDE2 |
PH225X2C-4FT |
||||||
|
截止阀规格 |
Φ9.52/Φ6 |
Φ12/Φ6 |
||||||
|
电源 |
220V~50HZ |
|||||||
|
运行控制 |
可手动、自动开机、故障报警等 |
|||||||
|
安全装置 |
高压保护、水压保护、过载保护、温度保护等 |
|||||||
|
四通阀 |
DHF-7 |
|||||||
|
外风机电机 |
YDK35-6C |
|||||||
|
水 系统 参数 |
出水温度 |
出厂设定50℃（40～55℃可调） |
||||||
|
水侧换热器 |
水箱内胆外盘管 |
|||||||
|
水箱进水管管径 |
DN15 |
|||||||
|
水箱出水管管径 |
DN15 |
|||||||
|
最高承受压力 |
0.7MPa |
|||||||
|
空气 侧换 热器 |
形式 |
内螺纹管亲水铝箔 |
||||||
|
电机功率 |
80W |
|||||||
|
出风形式 |
侧出风 |
|||||||
|
主机参数 |
长(mm) |
818 |
||||||
|
宽(mm) |
320 |
|||||||
|
高(mm) |
540 |
|||||||
|
净质量(kg) |
28 |
35 |
||||||
|
水箱参数 |
容积（L） |
150 |
200 |
200 |
300 |
|||
|
直径（mm） |
470 |
550 |
580 |
|||||
|
高度(mm) |
1500 |
1420 |
1750 |
|||||
|
净质量(kg) |
51 |
57 |
59 |
86 |
||||
|
测试条件：1.室外环境温度DB/WB:20/15℃，机组进水温度15℃，出水温度55℃。实际制热量会随室外环境温度和相对湿度的变化而变化。 |
||||||||
第四章、电气接线
一、电控盒接线示意图
二、电源配线
1、电源个别供给时（不使用电源设备）
|
项目 机型 |
电源 |
最小电源线径（mm2） (橡胶线) |
手动开关 |
漏电保护器 |
||
|
尺寸（长度≤30m） |
接地线 |
容量 |
保险丝 |
|||
|
KF70 |
220V-50Hz |
1.5 |
1.5 |
20 |
15 |
30mA(0.1sec以下) |
|
KF110 |
220V-50Hz |
1.5 |
1.5 |
20 |
15 |
30mA(0.1sec以下) |
注意：表中的线径和连续长度表示电压下降幅度在2%以内的情况，当配线长度超过表中的值时，请遵循有关规定选定配线线径。

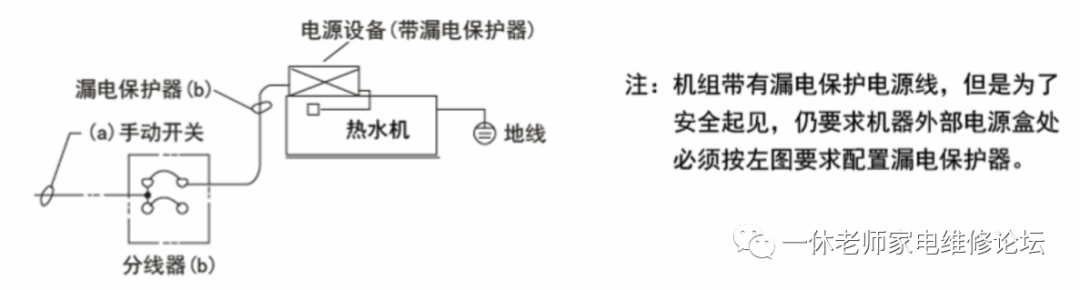

2、使用电源设备时
三、机组内部接线原理图
|
故障代码 |
代码描述 |
可能原因 |
|
E1 |
水箱温度传感器 |
传感器松脱或损坏 |
|
E2 |
室外盘管温度传感器 |
传感器松脱或损坏 |
|
F4 |
压缩机排气温度传感器 |
传感器松脱或损坏 |
|
F6 |
环境温度传感器 |
传感器松脱或损坏 |
|
EE |
室外盘管温度和环境温度传感器 |
传感器松脱或损坏 |
|
PH |
排气保护 |
冷媒少或毛细管堵 |
|
P2 |
高压 |
冷媒多或毛细管堵 |
|
E5 |
通讯 |
主机与线控器连接线问题 |
|
PE |
压力开关坏 |
/ |
|
Eb |
出水温度过高 |
出水测试问题 |
三、系统加液及回收冷媒

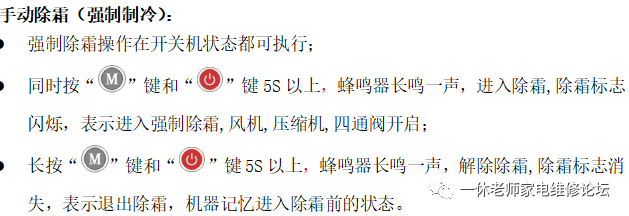

1.加液时候需强制进入除霜模式，手动除霜（强制制冷）
四、开机运行
1、设置好水温后（默认为50℃），可以开机运行了。
2、按下线控器开/关键，线控器指示红灯，常亮。如为指示灯闪烁则有故障，查
询到故障代码后排除。
3、线控器开机后，压缩机延时3 分钟后开启，风机提前5秒开启，然后压缩机开启。
4、机组开启后，检查机组是否有异常噪音。
5、检测各参数：
用手感受机组排出凉风，翅片换热器慢慢开始凝露。用钳流表检测电源电流，电流大小与环境温度T4和水箱温度T5有关（可在点检中查看到T4、T5的数值），T4、T5 数值越大则电流越大，KF70机型的电流在3.2A～6A之间正常，KF110机型的电流在3.5A～8A之间正常。开始运行时，水箱温度比较冷的情况下，电流是偏小值。
如果电流异常：电流过大，可能是下列原因之一：
a）冷媒量过多或者冷媒系统中有不凝性气体,造成的原因可能是安装时追加冷媒过多（如无追加冷媒就不会存在）和真空度不够（抽真空时没有抽空干净，或者保压时没保住，有漏气进去）。b）冷媒系统中焊堵了,现象可能毛细管后面结霜、进蒸发器各流路口温度明显有差别（有些流路不凉、没有凝露现象）。
电流过小，可能是下列原因之一：
a）冷媒量过少，造成的原因可能是冷媒系统中有泄露；b）风机转速不正确，KF70、KF110机型的高风档为870RPM左右、低风档为550RPM左右，风机的高低风档电源接反了。
五、停机条件：
