空调遥控接收头引脚定义及标识

夏天到来了，马上就要进入空调维修旺季了，下面给大家转发一些常见的、通用的遥控接收头图片和引脚定义及识别方法 ，大家可以先保存好，不一定什么时候就用到了！接收头也属于空调器常见易损元器件，空调有时候遥控不起作用，好多都是因为这个小元件不良引起的。

下面图片管脚表示方法都是一样的

OUT：代表信号输出端

GND：代表是接地端，有的电路中用“-”表示

VCC：代表是接电源端，有的电路中用“+”表示

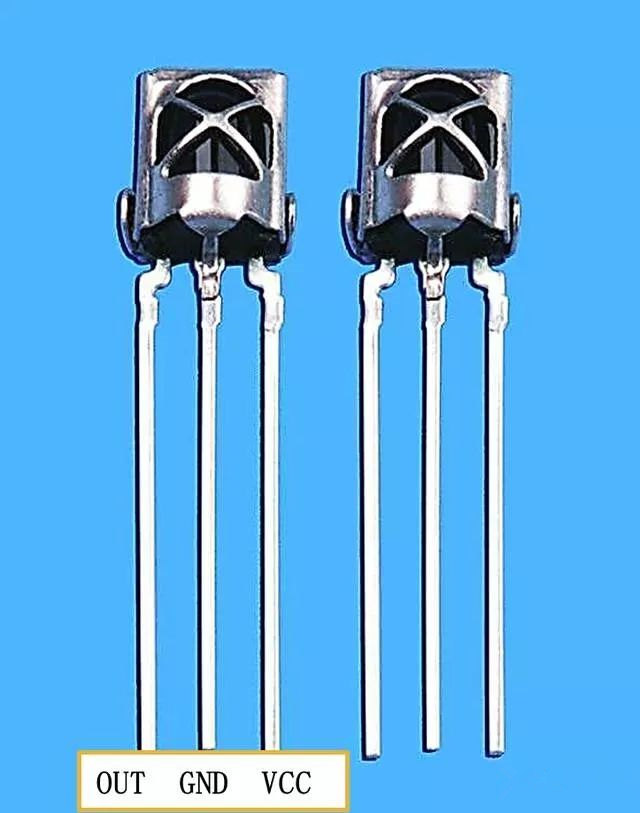

常见接收头外观图 1

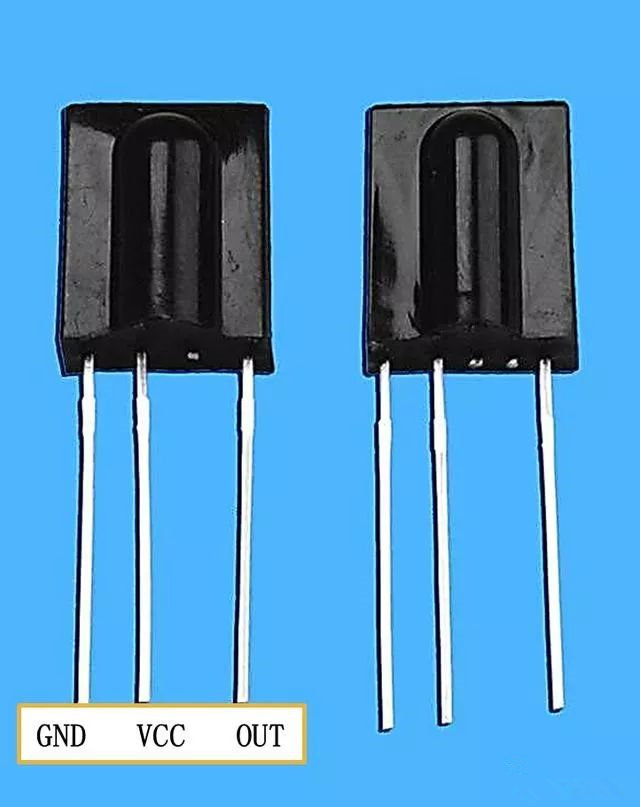

常见接收头外观图 2

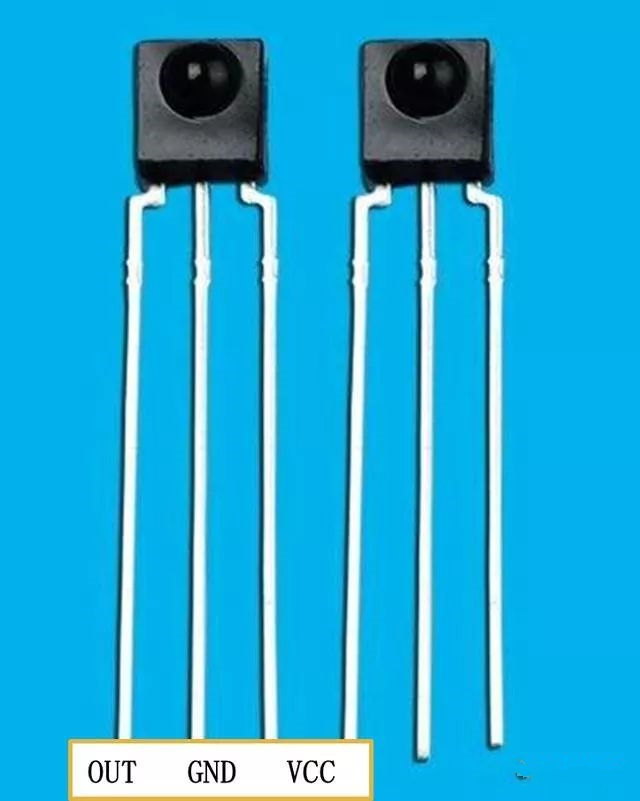

常见接收头外观图 3

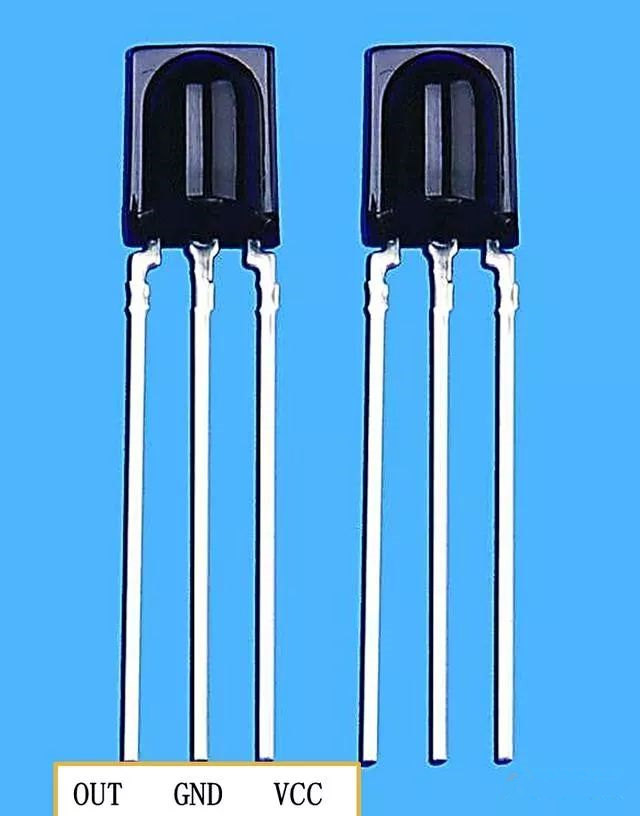

常见接收头外观图 4

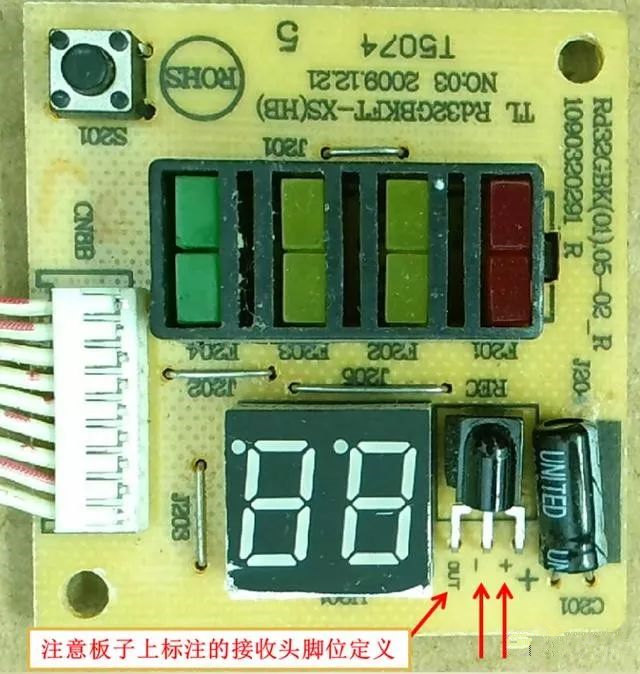

我们看接收头的引脚定义的时候要注意板子上的标识。

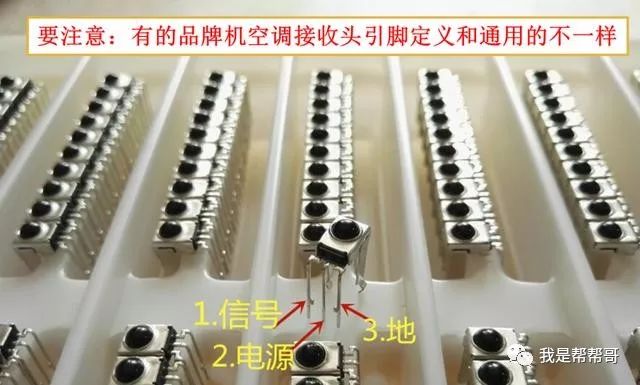

还有要注意的是，上面这些只是常见的通用型号，有的机器用的就不是这样的通用型号，接着看下面的图片。

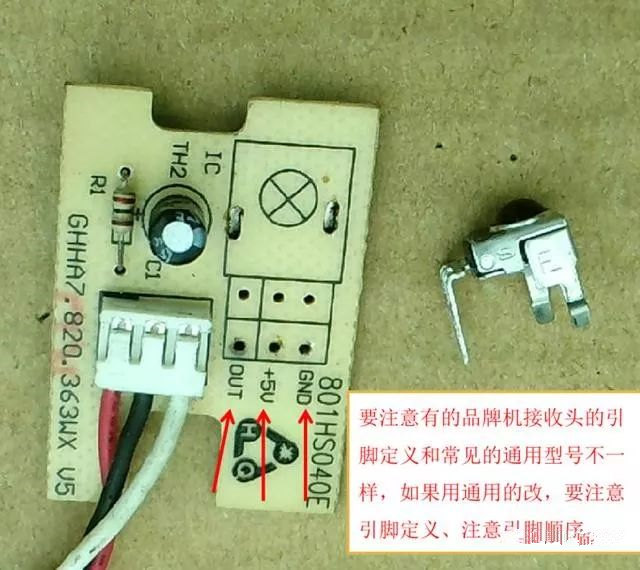

这种接收头用到板子上就是这样的，板子上的标识就是这样的

如果用通用接收头更换这些接收头的时候，注意通用接收头的VCC接线路板子上VCC，地对地，信号对信号，一般情况下，通用头也是可以代用这些品牌机的接收头的。
