史密斯燃气热水器显示E5故障代码解决方法的11个维修过程（图文）
发布时间：2022-05-13 19:49浏览次数：

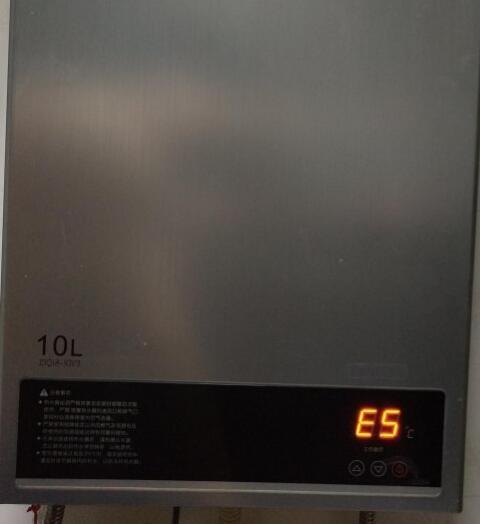

故障现象：史密斯热水器不出热水，显示E5故障，只能听到风机声音，没有点火。
史密斯燃气热水器故障代码E5为过热保护。
史密斯燃气热水器报警E5故障的维修过程讲解：

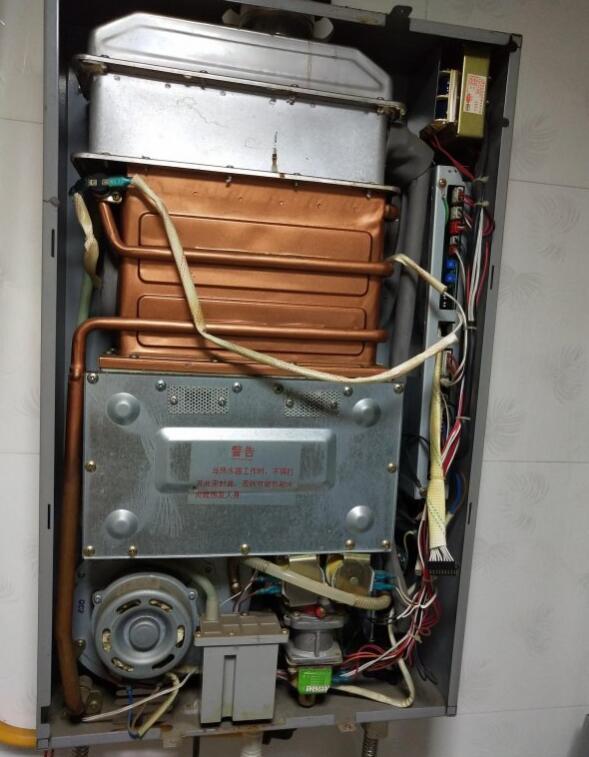

1.面板还是很好拆卸的，上沿和下沿各4颗螺丝，用梅花起子拆下，然后拔开黑色连接器

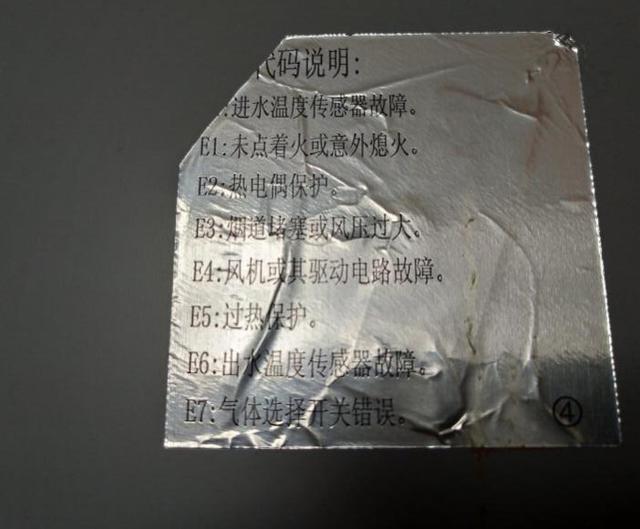

2.背面有出现故障代码的解释：E5为过热保护

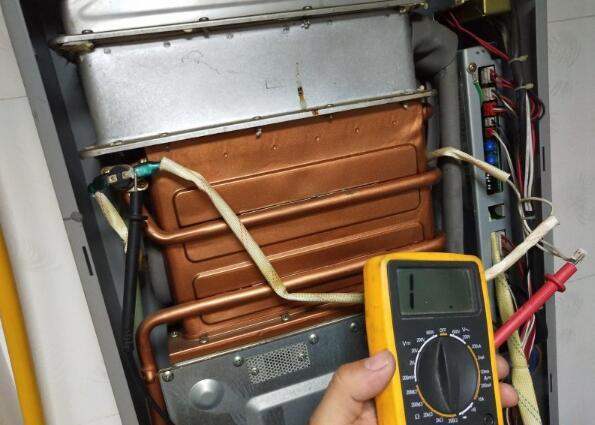

3.测量发现与温度有关的有两个检测电阻和一个温控开关（92℃）两头，开关进行测量后发现为常闭型
4.分析后与出水口温度检测电阻和温控开关相关，用模拟法进行测试，断开出水口温度电路后显示E6,断开温控开关后显示E5
5.断开温控开关后发现与故障一致，看来还是温控开关及线路故障

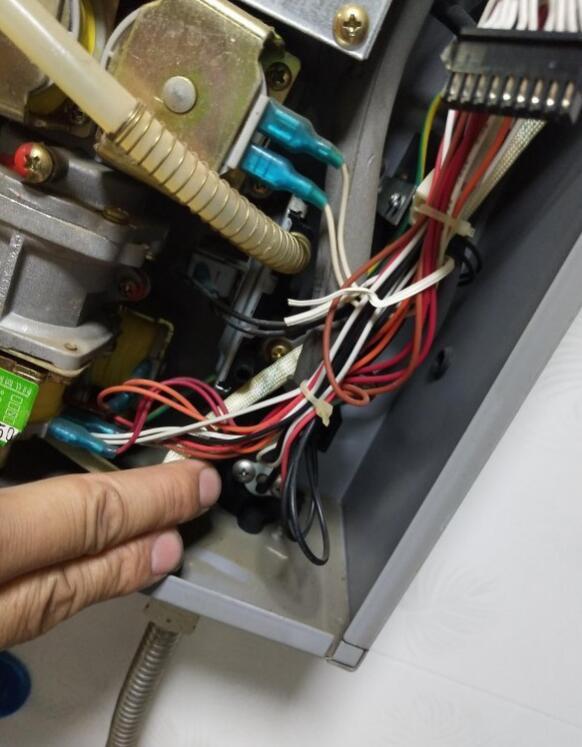

6.测量插头后发现有段线路不导通，电阻为∞
7.取下保护蜡管后发现内部有一个RY 172 220V 10A温度保险丝损坏
8.将线接通后故障消除
9.看来还是因为保险丝损坏导致

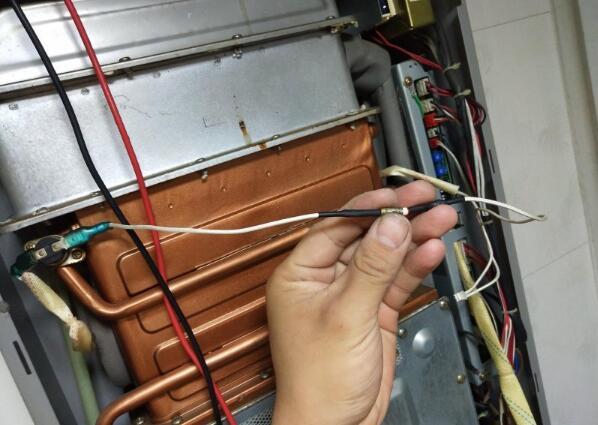

10.装上新的温度保险并用热缩管进行保护连接部位，此温度保险最好不要用焊锡进行焊接，需要用铜片之类连接器进行连接

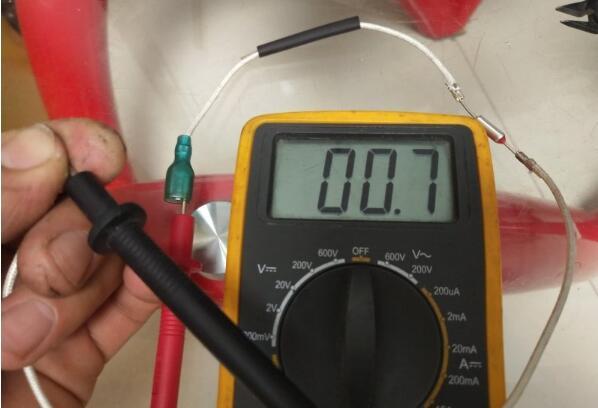

11.进行连接后测量0.7Ω
