海尔BCD-301冰箱报警故障维修方案

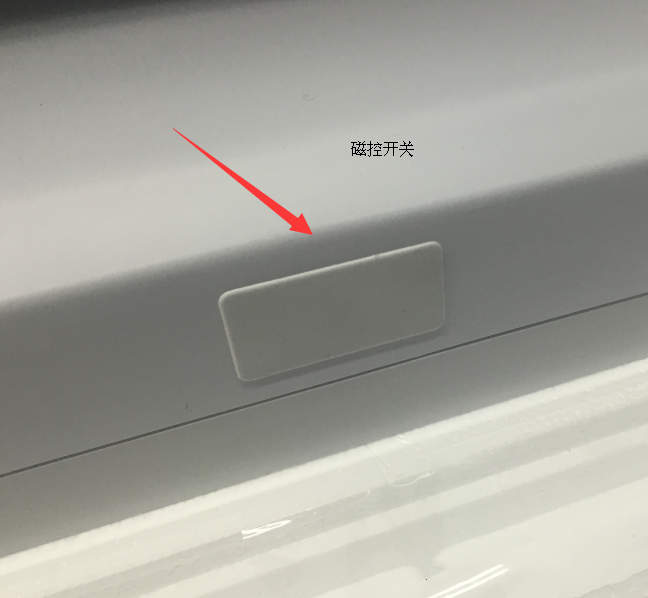

1.冰箱报警设计：提示用户关门不到位，分别由三组磁控开关控制;

​

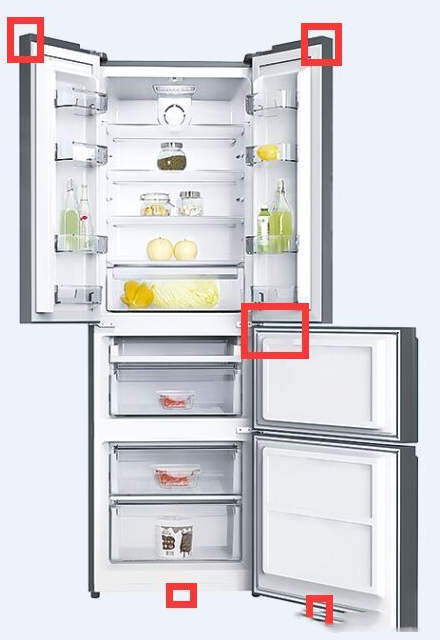

2.控制部件具体部位零件图：

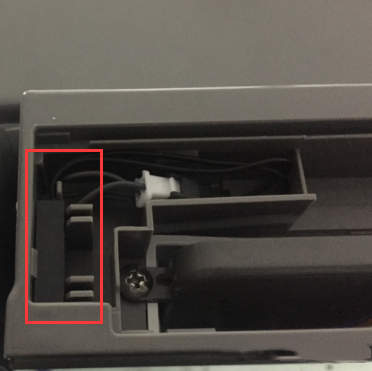

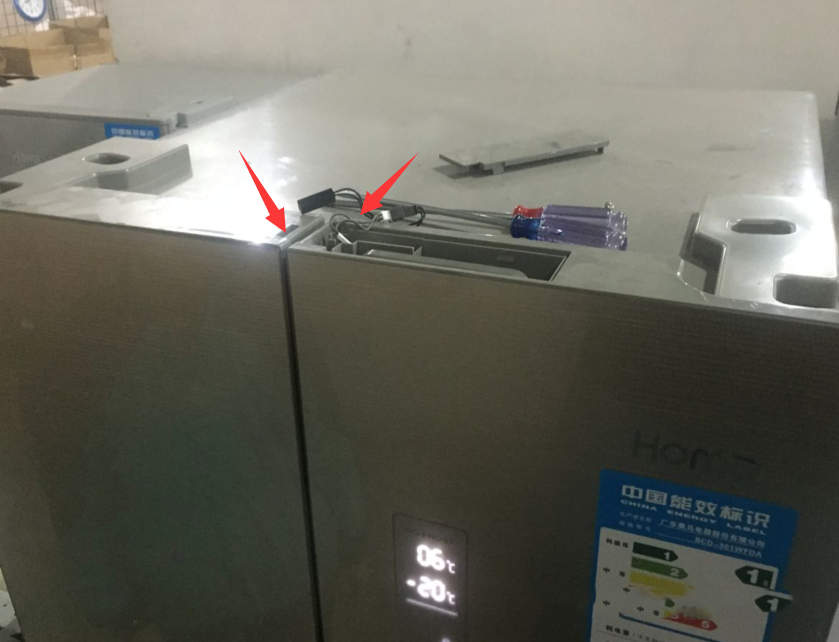

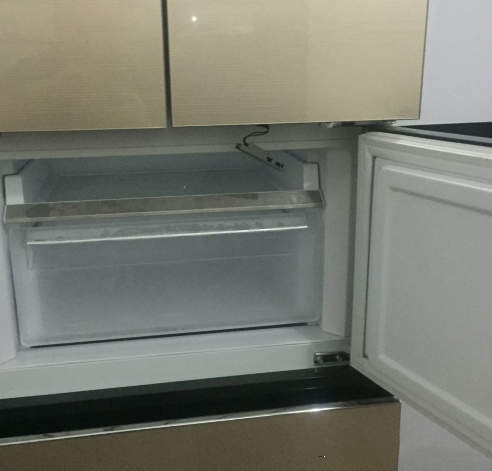

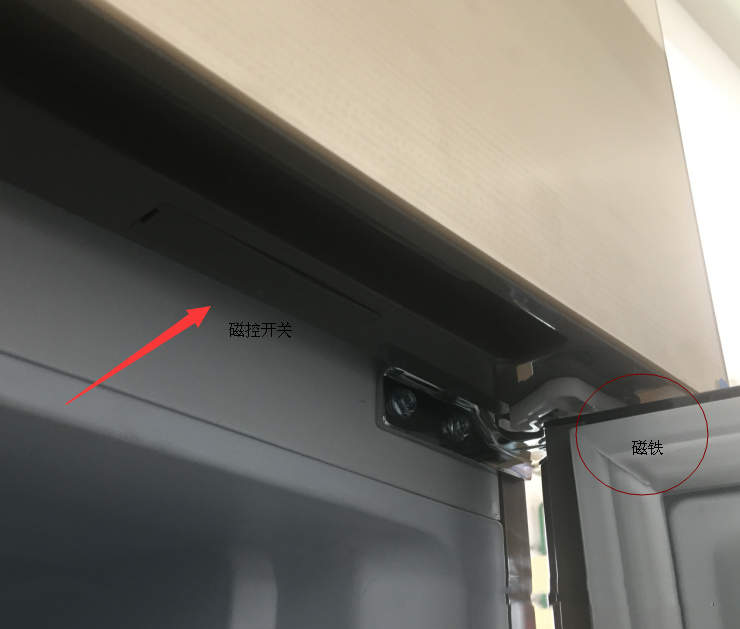

2.1左门（左门右角上部磁铁）与右门（右门左角上部磁控开关）；

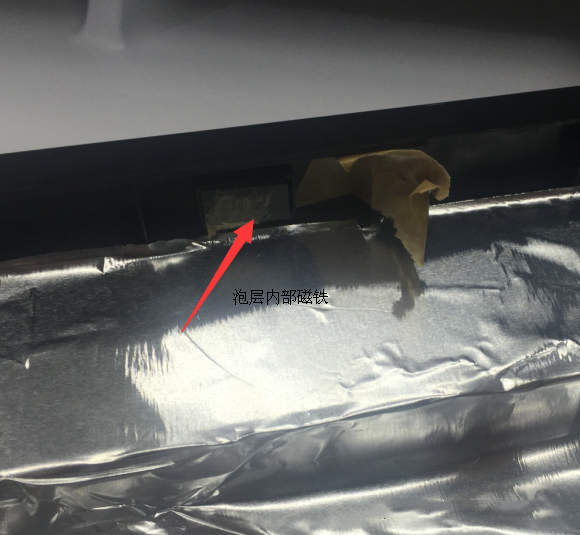

2.2右门（右门右角下部磁控开关）与中门（中门右角上部磁铁，在泡层）；

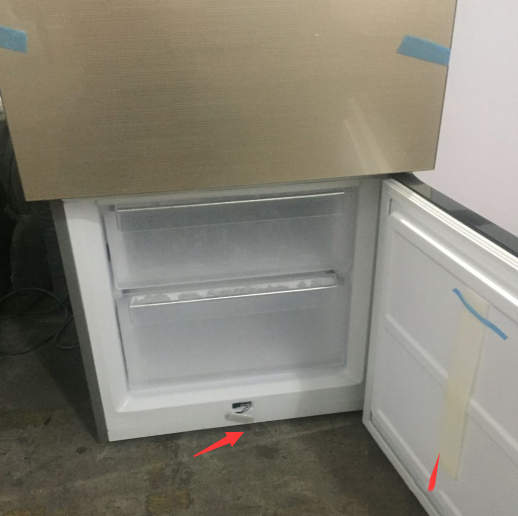

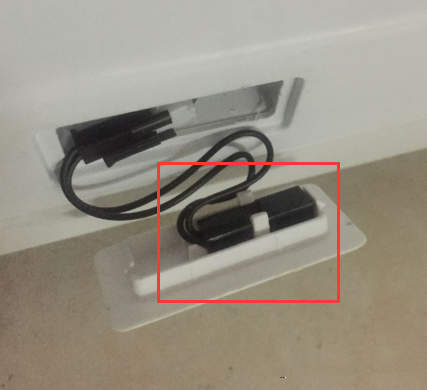

2.3下门（门胆下部凸台部位磁铁）与箱体（箱体下梁中间部位磁控开关）；

3.报警原理:三组磁控开关其中只要有一组没有导通就会报警；

4.故障确认与排除：

4.1冰箱报警并且冷藏室灯亮：上面两组磁控开关至少有一组没有导通造成此故障，排除方式：

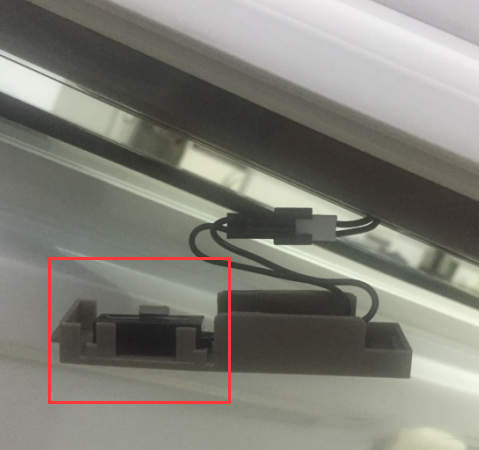

4.1.1检查磁控开关是否与装配槽安装平整、无松动，若装配无问题则继续往下检测；

4.1.2用磁铁直接接触磁控开关（逐一确认右门上、下两个磁控开关），确认故障线路；

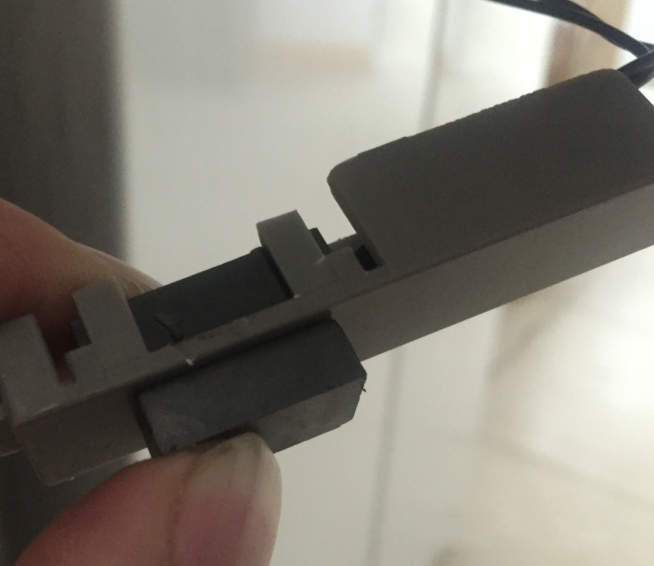

4.1.3拆下故障线路插接的磁控开关，用磁铁接触磁控开关，再用万用表确认磁控开关有无故障，有故障更换即可，无故障则继续检测主控板控制线路；

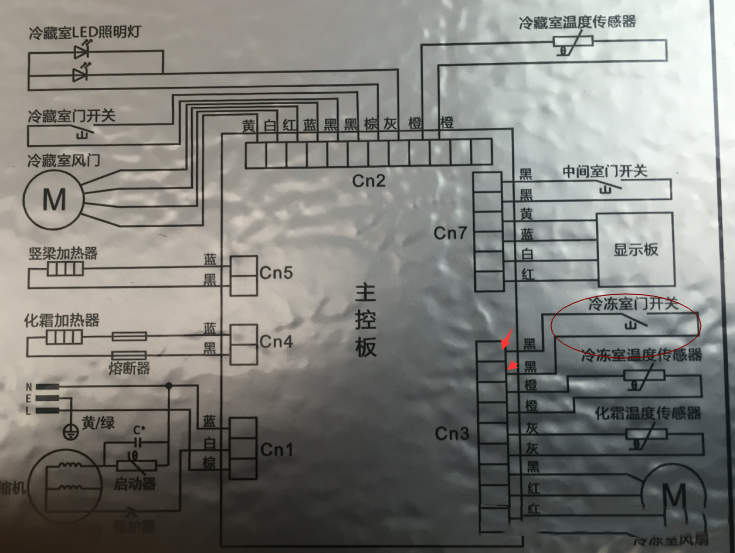

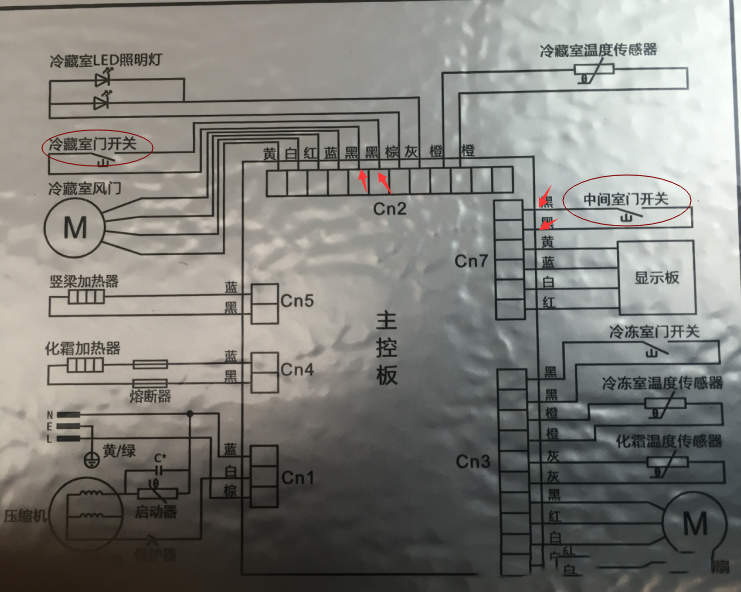

4.1.4检测磁控线路与主控板插接端子，确认故障线路并维修；

4.2冰箱报警并且冷藏室灯灭，下面一组磁控开关没有导通：

4.2.1检查磁控开关是否与装配槽安装平整、无松动，若装配无问题则继续往下检测;

4.2.2确认门胆凸台处有无磁性，先排除下门部件问题；

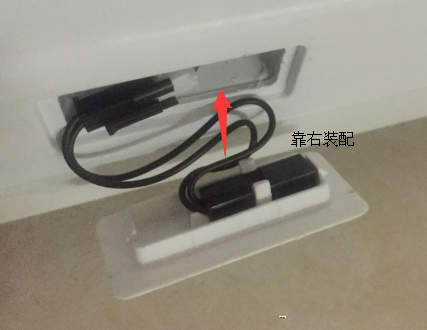

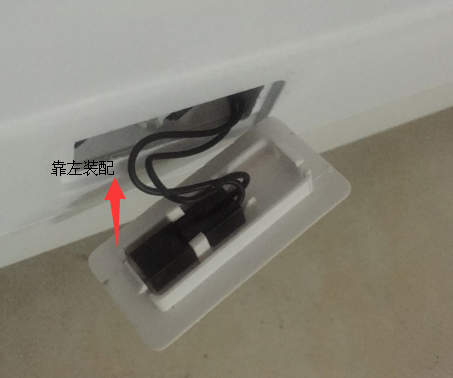

4.2.2用磁铁直接接触磁控开关,确认报警是否消除，若消除，则调整测控开关装配方向（变换左右方向）；若未消除，则同上继续检测磁控开关控制线路，直至故障排除。
