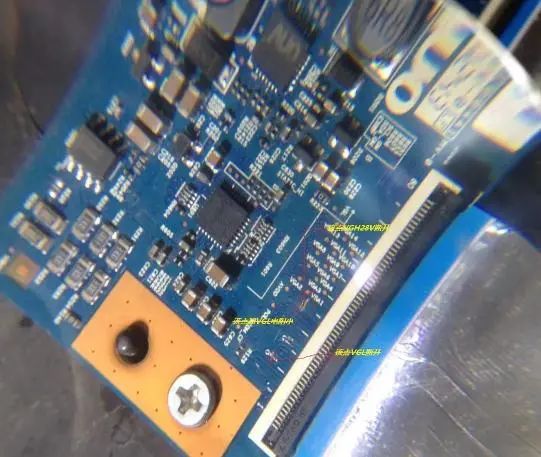

​海尔液晶电视开机黑屏暗屏故障案例分享，海尔液晶电视LE42A950暗屏故障，开机检查逻辑板12V电压有，没有VDD电压。于是判断屏坏，或是逻辑板坏，老办法断开逻辑板去屏幕排线，当我断开右边排线时候左边图像正常，当然这个时候逻辑板的VDD15就好了，当我断开左边排线时候，右边无图像，于是判断屏幕右边短路，由于屏幕边板简单，测试上面电容无短路后判断屏幕COF短路，于是借助经验判断右边Y轴COF有短路的，结果当我断开右边所有COF，居然故障依旧，后来才测试逻辑板发现逻辑板VGL和图片那个电阻值较小，于是断开VGL到COF电路板，结果还是不出图像，后来断开图片中VGH那个点后，电视机修复，那个点电压后来测试为28V。图像图片有两张，有一张是昨天修复顶部许多白线干扰，之说以昨天没有发帖就是感觉修复不完美，结果今天对撕掉Y轴处清理后干扰消失了，于是今天才决定发帖共享。后来才发现故障点在右下角X到Y的电路板漏电。
