海信变频空调的通病BL\DC64驱动故障
发布时间：2020-04-13 12:06浏览次数：
海信的直流变频从1P到2P很多都使用的这种模块驱动的，上面集成了驱动芯片、IPM、整流和PFC电路。这块板一旦出了问题会造成内外风机正常，压机不起。同时控制板上的3个故障灯“闪灭闪”显示，故障代码为直流压机失步，或称BL\DC64驱动故障。

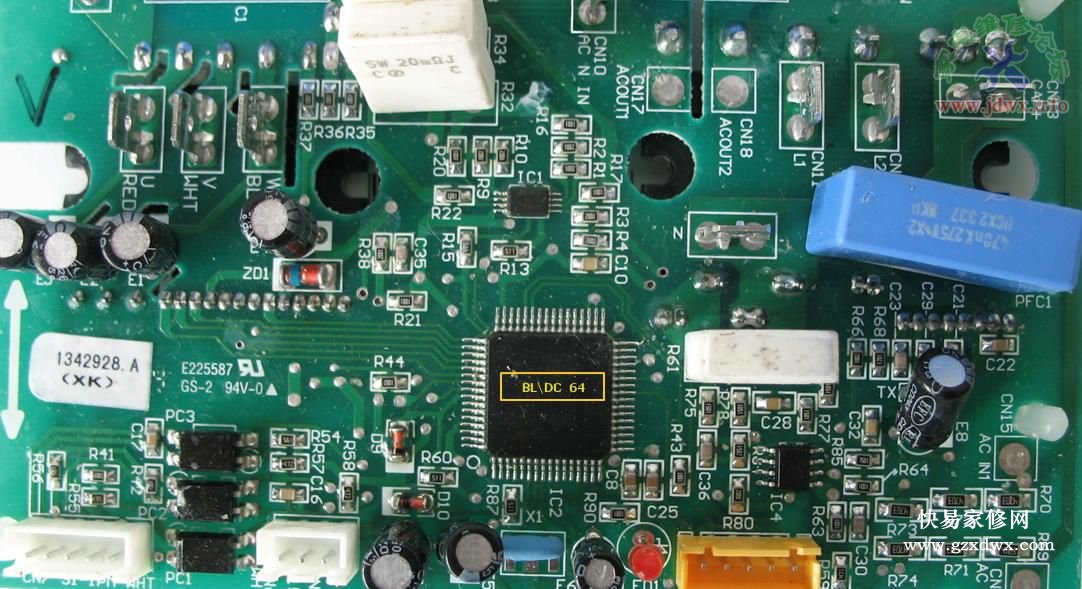

前段大家都忙着挣钱的时候就有不少坛友发帖问这个“BL\DC64驱动”到底在哪呢？看图：仔细看，就是那个芯片。
造成失步的原因很多，凡是芯片检测到了问题都会报失步。大致有：与大板的通讯、交流电压和电流检测、PWM初始化错误、自举升压电路、相位检测电路还有直流电压检测故障。遇上这种事除非你有海信的检测工装，否则你很难判断故障点在哪。

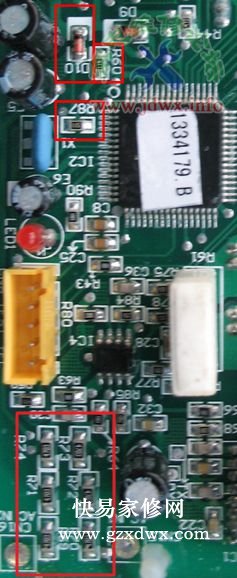

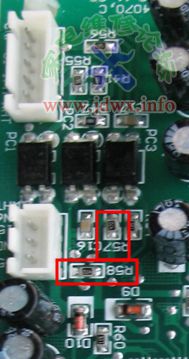

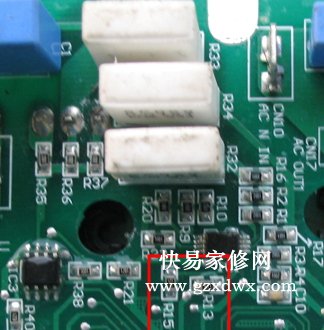

通常条件下我们只能是以给电路外加+5、+15V电源的方法来一个一个的测量各个单元的监测点电压来判断故障点。（怎么编辑文字和图片的顺序呢？我还是不会）

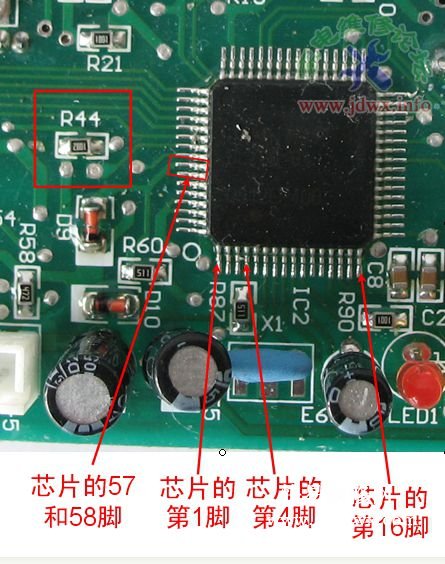

芯片的1脚和58脚是相位检测脚，正常电压是2.4V左右
芯片的4脚是交流电压检测脚，正常值是2.5V左右
芯片的57脚是交流电流检测脚，正常值是2.5左右
芯片的16脚是模块保护脚，正常值5V
