故障表现：能正常开机，图像声音均正常，背光频闪，每秒5-6次。由于频闪不便于拍摄，这里大家脑补一下白色灯光快速忽明忽暗即可。
故障原因分析：既然屏幕和声音显示正常，说明主板和屏幕应该是没有什么问题的，而背光闪烁，矛头便顺理成章地指向了电源板和背光板。那没什么好说的，拆机吧~

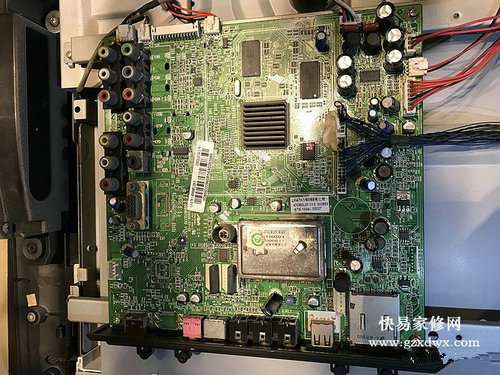

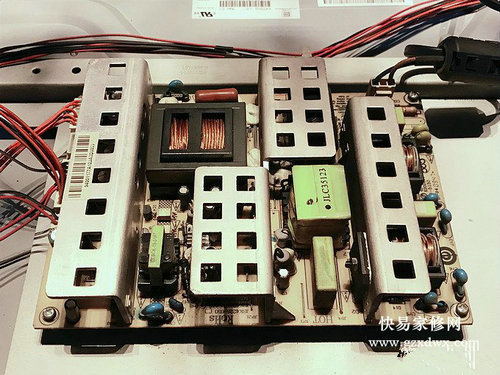

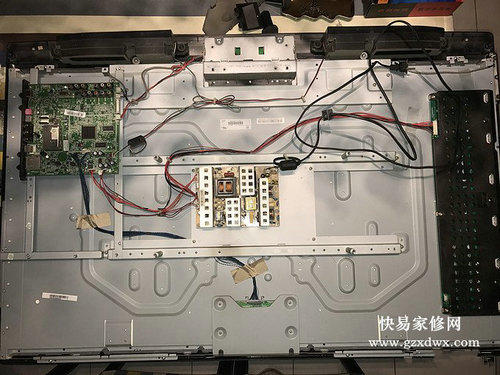

其实液晶电视的结构并不复杂，中间板子便是电源板，左边主板。给主要的电源板和主板来个特写吧

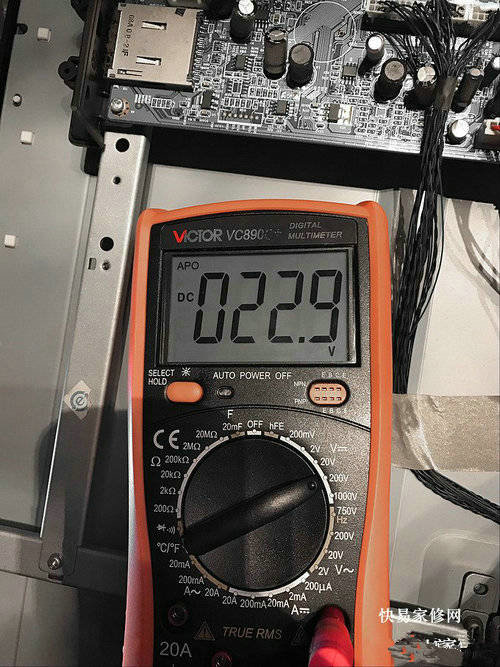

开始寻找具体出问题的部件，首先遍历了一遍大大小小的电器元件，并没有发现惨烈的爆裂或者烧毁。心想，难道是电路板坏了？那只能更换整个板子了？怎么可能这么早认输！拿出万用表，挨个测量。首当其冲当然是从电源板到屏幕的连接线24V输出。一测，果不其然，只有22.9V

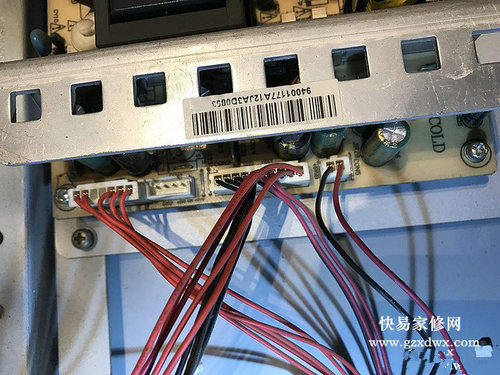

中间便是连接屏幕的接口

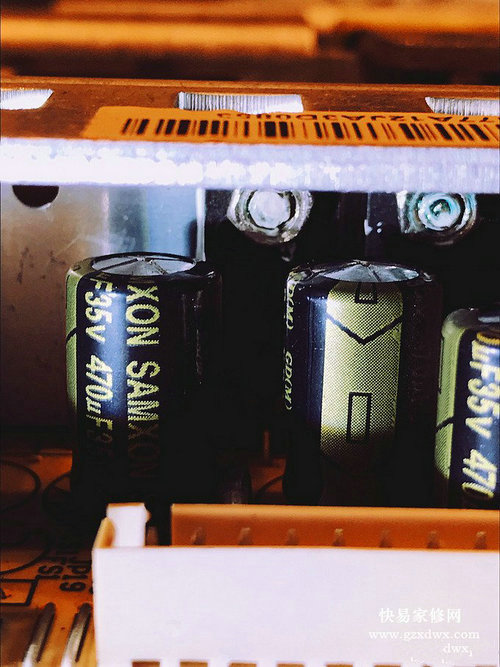

别看这小小的1V多的差距，应该就是导致背光不正常闪烁的原因了。于是再次检查电源板输出部分电路，终于在角落里找到了故障的罪魁祸首——两个“怀孕”的电容！鼓包鼓的的确不明显，又有散热板挡住，第一次居然没看到！必须给它俩来个特写咯！
怎么办？拿去修？换2颗电容要三四十元显然有些不值得，同时也违背了DIY自己动手的精神。于是决定自己动手，更换胀包电容。这里简单介绍如何更换电容。从上图可以看出，K型防爆纹已经裂开。这里需要记下电容的参数是35V 470μf，记下的目的是为了方便购买同样参数的电容。

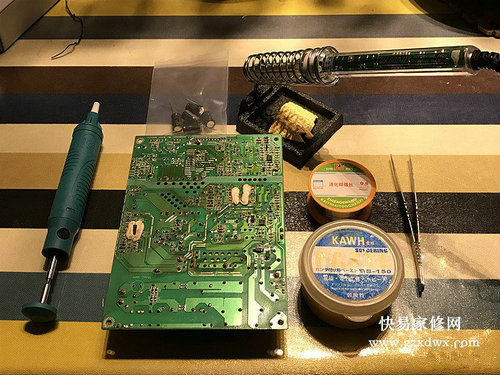

从电子元器件市场买回5个电容（3个备用，免得买到坏的或者出现其他意外情况），准备好工具，卸下电路板，找到对应的焊点，开焊！
这里我采用的是右手拿电烙铁，左手用镊子夹住要取下的电容，并给予一定拉力。用烙铁尖触碰焊点，让焊锡融化。 由于电容有两个焊接点，因此在取下一端后（或是一端无法抽出），按照同样的方法弄松另一端，通过不断的调整，最终将鼓包电容取下。具体过程还需要大家自己实战领悟。此处就没有照片了，毕竟一个人维修的。
注意：由于电烙铁温度较高，因此切忌烙铁头长时间接触焊点，防止损坏电路板。

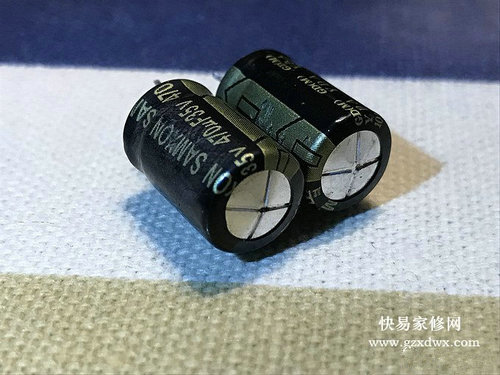

熟练的话5分钟就可以取下两个电容了，照例给它俩来个特写
拿出新的电容，用剪刀将两脚剪成和拆下的坏电容一样长短，可稍微留长一点点。由于电源板上的散热板碍事，只能再次用镊子夹住往里塞了。这里一定要注意，电容分正负，一般来说，买来的时候，短的一段是负极（或者看外壳上有一个“—”）同时要和PCB板上的正负极对应。我这个板子是有斜杠阴影部分表示负极，大家取旧电容之前拍照或记下来对应就可以了！
这里分享一下基础的焊接方法。主要分为五个步骤：
-
准备施焊，准备好焊锡丝和烙铁。此时特别强调的施烙铁头部要保持干净，即可以沾上焊锡（俗称吃锡）一般就是先加热，然后在焊锡膏或者松香戳一下，再均匀粘上点焊锡保护。
-
加热焊件，将烙铁接触焊接点，注意首先要保持烙铁加热焊件各部分。
-
熔化焊料，当焊件加热到能熔化焊料的温度后将焊丝置于焊点，焊料开始熔化并润湿焊点。
-
移开焊锡，当熔化一定量的焊锡后将焊锡丝移开。
-
移开烙铁,当焊锡完全润湿焊点后移开烙铁，注意移开烙铁的方向应该是大致45°的方向。

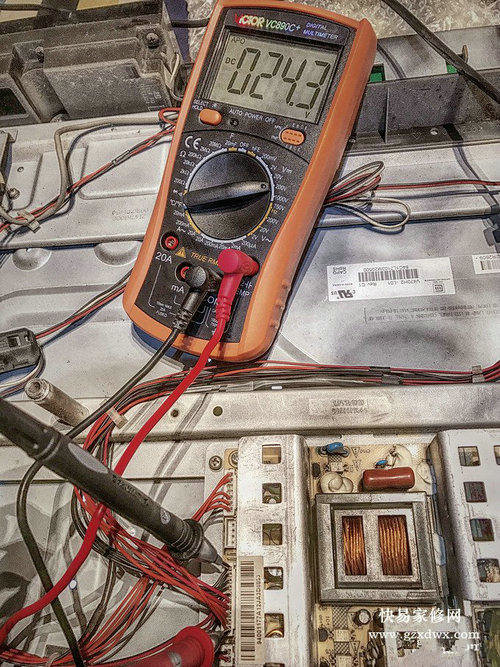

换上以后，检查焊点有没有虚焊，有没有和其他焊点“勾搭”，没什么问题，上电试机。此时万用表再测，完美恢复至24.3V，检查屏幕，频闪现象消失，老机再次恢复生机！
固定电源板，恢复各种排线接头，这时候可以顺便清理一下各个部件上的灰尘了，五年了，灰尘真的太多了。此处就不上图了。

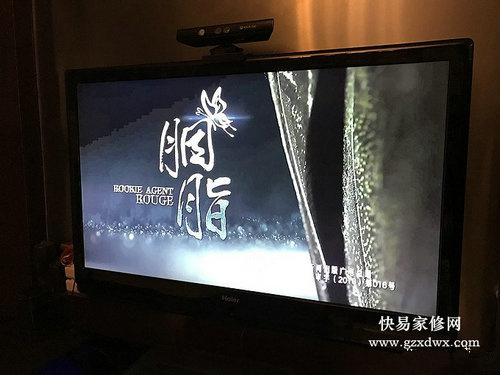

上盖，完成维修。接上盒子，打开正在补追的胭脂，看起来吧~~~
总结：很多时候家用电器的维修也不是那么难的事情，多找找资料，看看类似的故障别人怎么处理的，自己摸索着应该都能解决。但如果在您检查可能的原因后，问题仍然存在，请和我们联系。服务电话：400-873-0799
