接修一台TCL电视，客户说液晶电视黑屏有声音。开机测试，阳光下有暗淡的图像，大概判断是背光灯条坏了。由于那会比较忙没有拆机，就让客户放下等着进灯条。

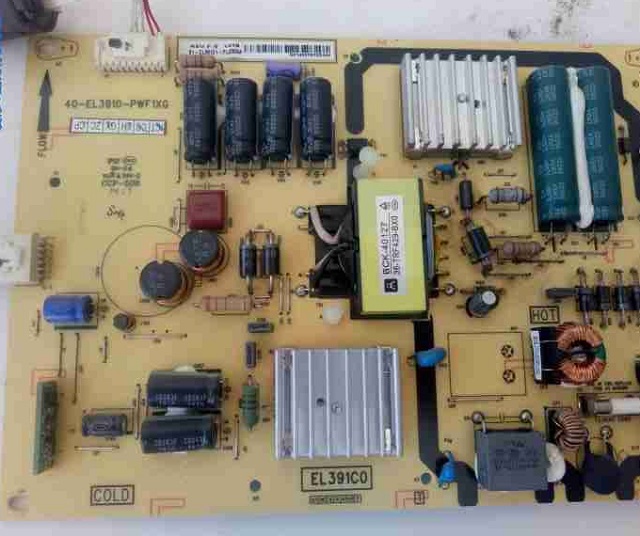

今天开机测试下确认故障，开壳，是电源背光一体板，型号40-EL3910-PWF1XG。测量点屏电压3.2正常，屏亮度控制2.6正常，电源12V、49V正常，但是灯条电压也是49V，没有升压，是保护了？





重新断电开机依然是稳定的49V没有瞬间升压，看样子是升压电路坏了。找电路，发现背光集成块MAP3204T15脚是超压检测，典型值是0.6V，本机通电就是1.23V，超压保护了，差是R625和R624两个纯黑电阻从背光电压处分压所得。







由于电阻是纯黑的，没有标识只能大概测量了。划断电路板测量，一个299K一个100K，拆下再测两个300K，难道又是电阻底脚变质的毛病？ 清理底脚后重新焊接，测量一切正常，连接电路开机OK!！还好没有省事买灯条，要不然要大费功夫还要担风险。
