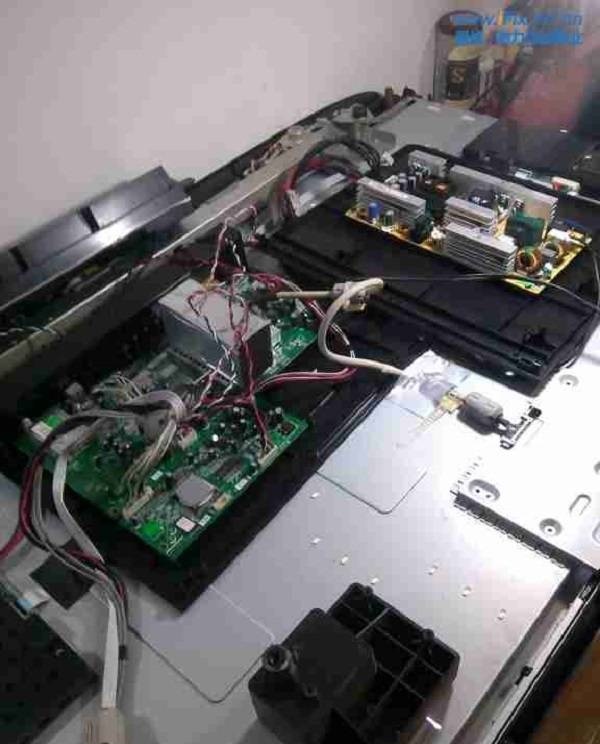

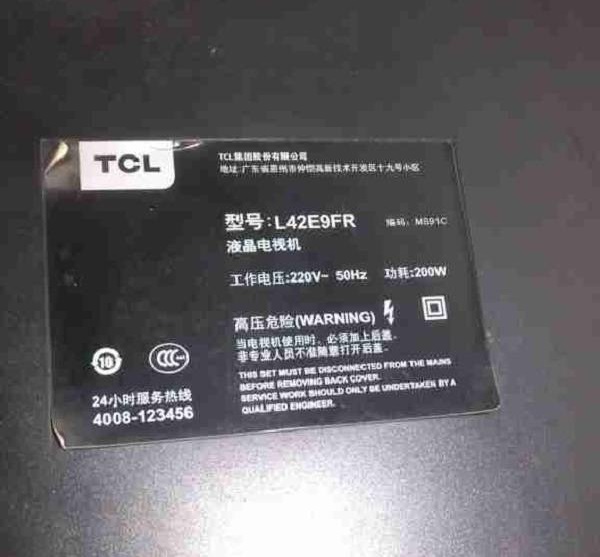

一台TCL 42寸液晶电视开机屏幕半边花屏，出现竖彩带，随图像有变化 。

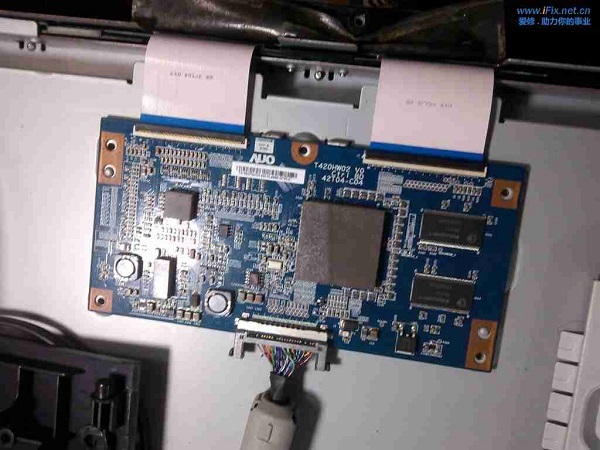

查逻辑板电压正常，用橡皮擦擦排线后实际故障一样，分析故障能随图像变化，彩带一般为信号接触不好，逻辑板信号不能完全送达到屏上，或者边板上的TAB接触不好。





查半边花屏这边电路，电容输出端有信号输出没，查到C235和245没信号输出，再查上端还是没有，上连接的是排阻100，测试输入端有。心里一喜，有戏，用表量开路，找个电脑旧版上的元件拆一个装上开机OK。
