西门子2205型滚筒洗衣机排水电路原理
发布时间：2020-01-11 12:38浏览次数：
西门子2205型滚筒洗衣机排水电路由水位开关、CPU的22脚及其外围三极管V1、可控硅T2、排水泵组成。当洗衣机进入排水程序时，CPU的22脚就输出高电平，使放大管V1、可控硅T2导通，从而使排水电动机有电流回路，电动机得电启动开始排水。水位开关随时随地检测滚筒内水是否排完，一旦检测到排水完毕，CPU的22脚就输出低电平，排水阀断电关闭。

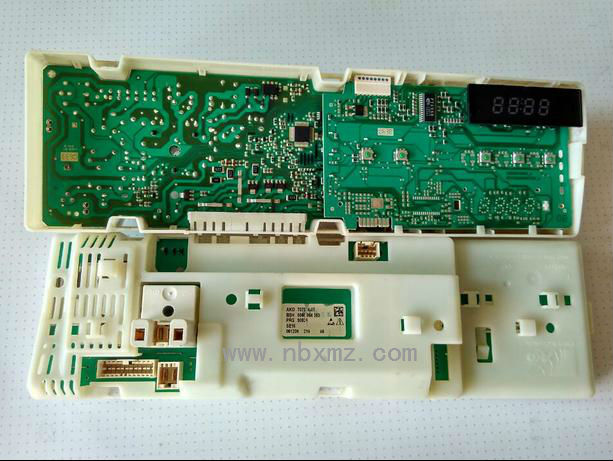

西门子滚筒洗衣机排水控制电路原理图
