前日接用户报修一台KFR-2608GW/BP，一听型号就知道保外。

上门用户叙述是不制冷，说以前偶尔开能制冷，近来彻底不行了。由于我始终也记不住怎么用遥控器调出室内机故障代码（海信的各种机型太乱乎了！），所以直接拆开外机观察。开机可以听到室外主继电器吸合声，外风机和压机都不转，室外机主板指示灯亮，测外机直流300V、15V、5V全有。观察模块指示灯连续闪烁12次。查代码表意思为功率模块故障。

断电，拔下模块上P、N、U、V、W连线，万用表欧姆档测量压机各相阻值认为压机没有问题，继续用万用表二极管档继续测量模块PN端对UVW各脚也没嘛问题，初步可以判断是模块的保护电路出问题了。这种模块当年海信在04到08年出的交流变频机上用的非常多，象2611、3206、2806、2618、2619等很多机型的电路构架几乎一样，现在已全部到了出保期。所以熟悉他的电路原理还是很有意义滴

由图可以看出，模块的19脚是故障保护脚。正常情况下模块19脚输出高电平，经由电阻R1加到处理器2脚，处理器2脚得到+5V判断模块正常，执行室内机的运行指令，向模块发出驱动信号。当模块因某种原因判断出自身故障时，19脚会输出低电平将处理器2脚电平拉低，外机进入保护状态。电路中阻排起上拉作用，C6是滤波电容。

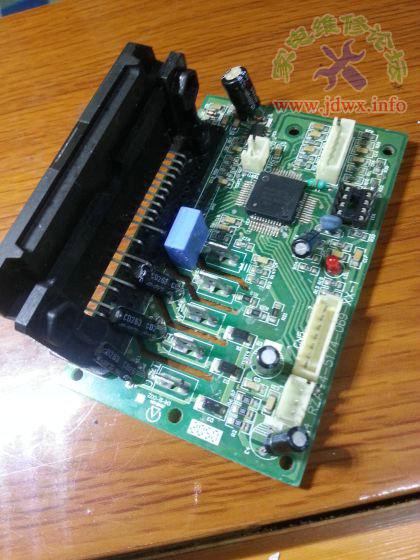

 拆下模块，测模块19脚到处理器2脚不通，发现电阻R1已经接近开路。所以这空调自然他是不会转啦！
