​型号：海尔液晶电视LE32Z300

故障现象：开机一闪就灭。

故障检修：该机背光电源一体板，JSL6072-050

背光驱动采用BD9262FP的芯片。测量5V.12V.35V都正常，灯条输出电压开机上升到40多伏就回到0伏。用点灯神器测试，每组都亮，而且电压都相同。

CON2接口12脚灯条开启电压也正常，排除主板的故障。按经验还是灯条问题，不相信点灯神器，开屏再测每组灯条都正常，每个灯珠都亮，灯条没事。

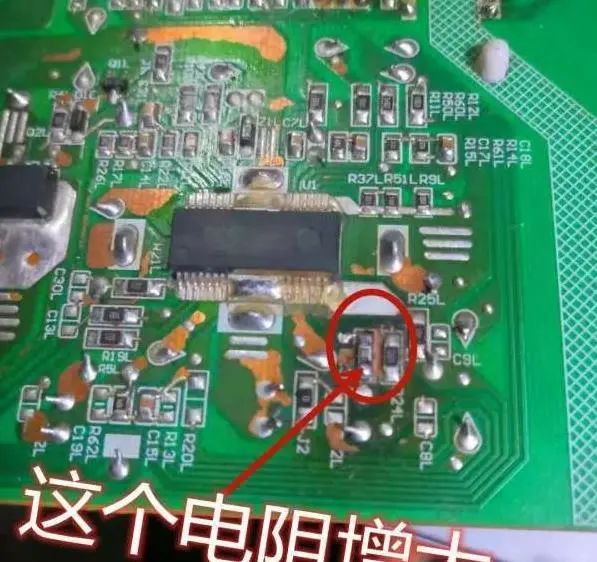

转而又查BD9262FP的外围电路，当查到12.13.14脚灯条负极供电控制电阻时，发现12脚的R23L阻值不对，贴片标记为100，应是10欧，可是卸下测量增大至1.7K,从旧板上找个10欧的贴片电阻换上。

开机成功点亮。试机半天，交于用户。

如果是新手碰到这种机型，测灯条正常时，不妨先查这几个电阻，虽然没有技术可言，只换一个电阻，却可以收换灯条的价格。起到事半功倍的效率。

下面分享一下网上下载此机电源板电路图，以及如何去保护，降灯条电流，希望能帮到同行。
