产品介绍

pure系列：VEH CN 6 O机型和pure系列： VEH CN 6 U机型

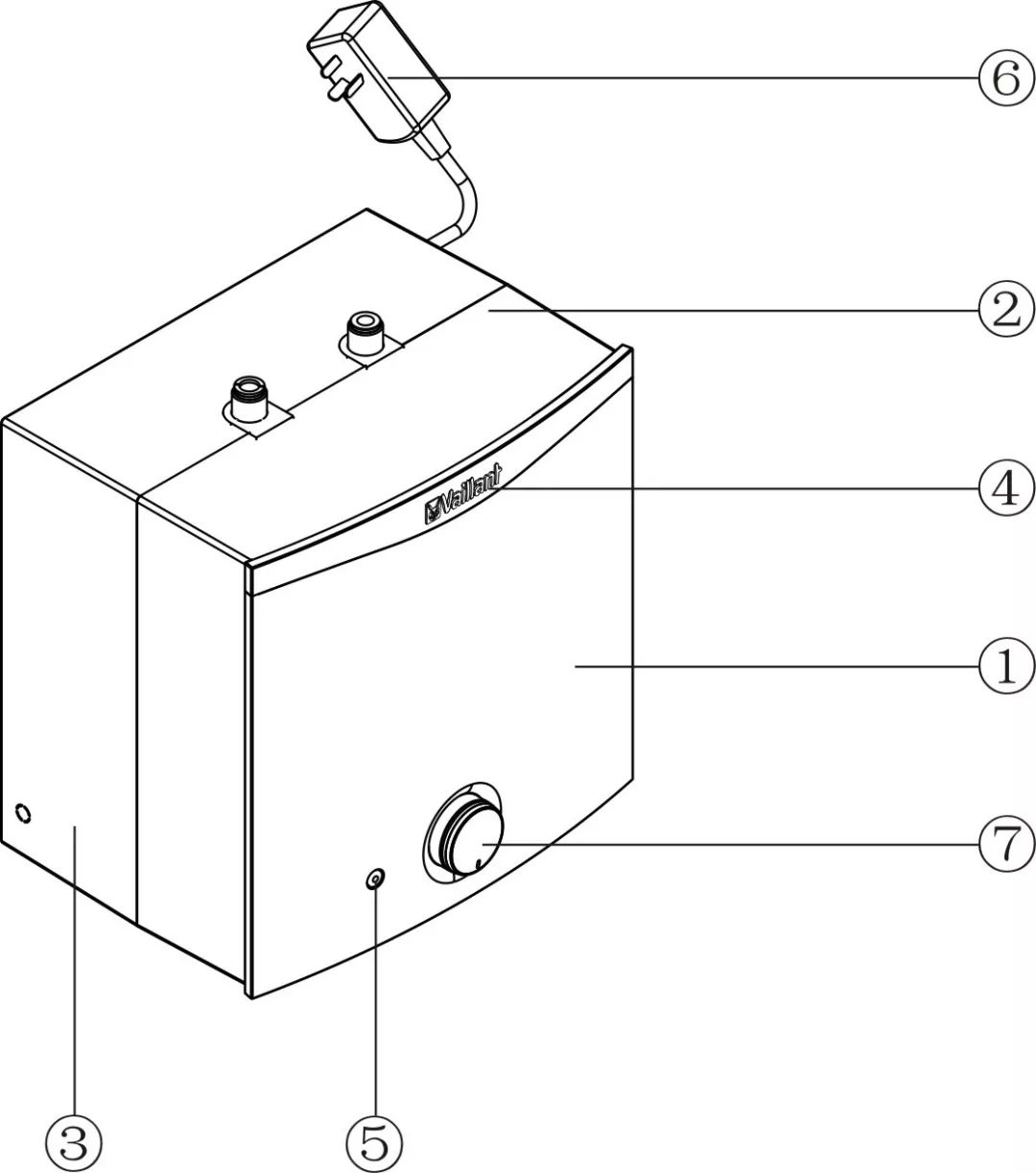

1.前面板 2.中框 3.后框 4.LOGO板 5.指示灯 6.漏电保护插头 7.旋钮

产品安装

一、装箱清单

二、安装注意事项

①仔细查看热水器是否有损坏。若有损坏，请立即与代理商或本公司服务部联系。

②电热水器应安装在室内，环境温度0℃以上的地方，管路应集中布置。若为悬挂安装，墙体应为承重墙。

③电热水器应安装在水压比较稳定的取水点，避免水压频繁波动，对使用带来不便。

④电热水器的安装位置应选择便于使用、维修和有地漏的地方，周围不得有易燃易爆物品。

⑤热水出口离热水使用点不宜太远。如果超过6米，应对热水管路作保温处理，以减少热量的损失。

⑥冷、热水管分别与热水器的进、出水口连接，冷水进口处安装泄压阀。

⑦泄压阀应按指定位置安装，不可私自改动，泄压阀的导水管应保持向下倾斜，安装在无霜环境下，与大气相通，并接到地漏处。

⑧为了确保安全，必须将电源线接在规格相对应的空气开关上，并保证空气开关符合电器标准。有正确可靠的接地。

⑨电热水器的内部电路详见电路图，电压和功率的额定值详见产品上的铭牌或技术参数，用户电源容量必须与电热水器功率相适应。

⑩安装完毕后，应进行试水，确保系统没有泄漏。

三、安装步骤

1、安装膨胀螺丝及挂板

根据图示尺寸在墙体上钻两个直径为12mm,深55mm的孔；将膨胀螺丝式挂钩塞入孔中，用扳手将将膨胀螺丝旋紧，且挂钩方向垂直向上（如上图）

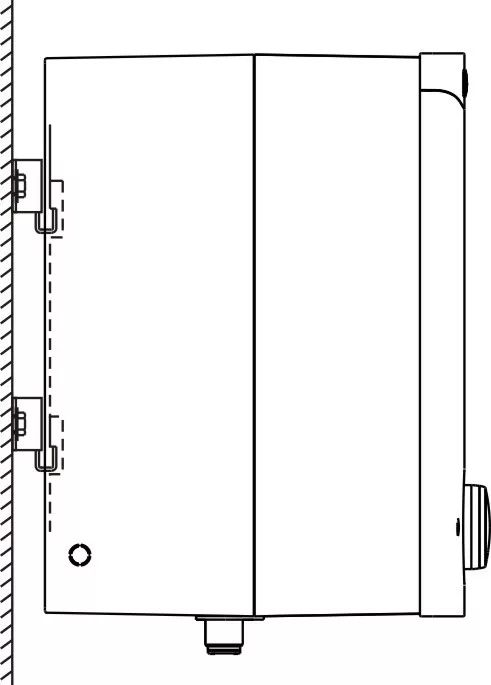

2、挂电热水器

将电热水器捧起，将挂脚上的方孔对应好膨胀螺丝杆，将其挂住。

3、连接水路系统

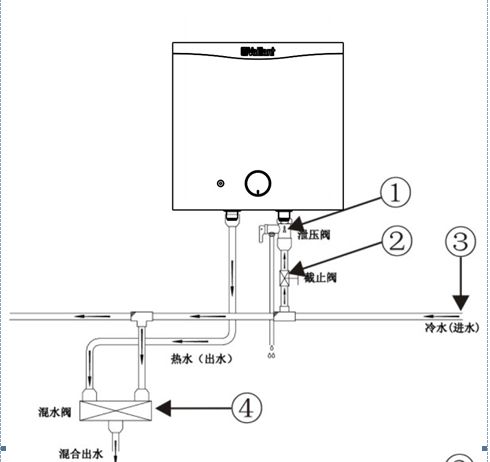

小厨宝下出水

1.泄压阀 2.截止阀  3.自来水管 4.混水阀

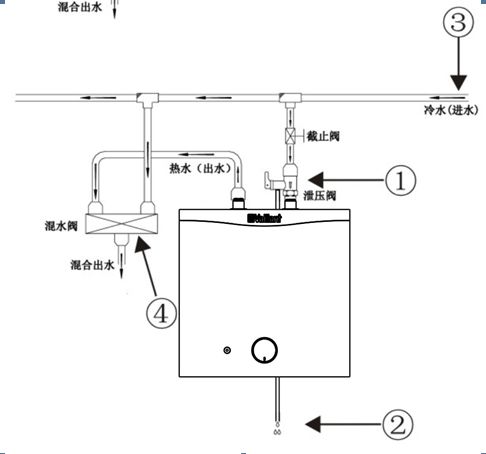

小厨宝上出水

按图示连接水路系统，左（红）为出水口，右（蓝）为进水口，在进水口连接一个泄压安全阀，阀下端连接冷水管，热水管应与出水端连接，（所有水路连接都要用生料带）。将内胆中注满水，检查是否漏水，无漏水，接通电源，试机。

四、使用安装注意事项

①内胆充满水之前，切勿接通电源，以免对机器造成损害。

②使用前应将水温调到适宜的温度，以防烫伤，50℃以上的热水就可以对人体造成烫伤。

③使用过程中，应定期检查泄压阀，方法为：扳动泄压阀的小手柄，如有水流出则泄压阀工作正常，如无水流出，请与当地的客户服务部联系。

④在冬季不使用电热水器时，如果彻底断电, 则必须把内胆中的水排空（排空方法参考内胆清洁），以避免冻结造成不良后果。

⑤电热水器有5-6天的断电记忆功能，断电5-6天后再次使用则所有数据恢复到出厂设置。

⑥如果电源软线损坏，为了避免危险，必须由专业人员更换。一旦发生器具以外的接地系统异常情况时，应立即停止使用热水器。断开与供电电路的一切连接，并与售后服务部联系。

五、控制操作说明

1.开关机

●插上电源插头,接通电源，插头指示灯亮表示开机。注：内胆中有水时，一般不要关机，以避免内胆受到伤害（尤其在水温低于5℃时）

●旋转“温度调节”旋钮，旋钮标记顺时针由低到高，范围由环境温度到75℃，热水器加热时加热指示灯会点亮。

●自动控温，温度达到设定温度时，自动断电；当水温下降到一定温度时（一般比设定温度低5℃）会自动接通电源，继续加热至设定温度。
