西门子滚筒洗衣机面板灯不亮，整机无反应故障维修案例
发布时间：2022-05-13 18:36浏览次数：
根据故障现象分析，估计电源有问题。该机电源板在洗衣机的下部，装在一个塑料盒里。由于板上有很多插头，拆卸前要做好记号或拍照，以免回装时搞错。

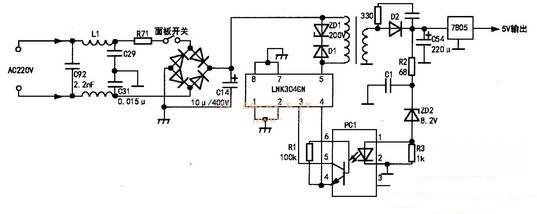

拆下电源板检查，发现一只电阻烧坏。实绘出相关电路如下图所示。烧坏的电阻是R71。测300V滤波电容C14两端电阻仅20Ω，判断副电源芯片LNK304GN烧坏。拆下芯片检测，⑤脚和⑦、⑧脚短路，换上新芯片，R1用一只39Ω电阻代换，上电开机，故障排除。
该电源开关变压器没有常见的辅助绕组。稳光祸采用6脚光祸（主要是多了个⑥脚，并外接一只100kΩ电阻R1），可以用普通的④脚光祸代换。ZD1是一个稳压管，击穿电压是200V，外形和D1一样，如果击穿损坏，不能用普通二极管代换，否则失去尖脉冲吸收作用。
后来查询资料得知，电源芯片LNK304GN和电阻R71损坏是该机的通病。并且资料显示R71的阻值是100kΩ。另外，在正常状态下，笔者用MF368型指针万用表R×1k挡，红笔接LNK304GN的①脚，黑笔测得该芯片的③～⑤脚开路电阻依次为33kΩ、26kΩ、350kΩ。
