调试状态判断

机组解密后，若检测到机组中存在未调试的模块且线控器带调试功能，则进入调试步骤选择界面；若模块无调试功能或者线控器无调试功能， 则跳过调试阶段。首次调试时请先进入调试准备界面。

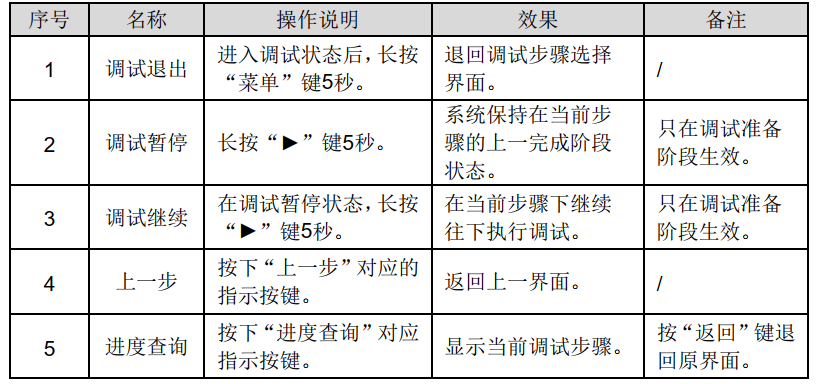

工程调试的基本操作

调试准备

工程安装情况确认

模块 1 设置

若检测不到模块1， 则系统无法进入调试阶段和正常启动，所有按键无效，必须掉电重新设置主机。

模块数量确认

如果在线模块数量和工程模块数量不一致，则按“上”键选择“否”，并断电重新设置地址拨码。

补水确认

缺水可能导致机组冻坏，若需要补水，请根据工程实际情况选择自动补水或手动补水。

需要自动补水时，若为直热循环型机组，请将补水管接入机组直热进水口；若为循环机组，请将补水阀和补水泵的控制端接到机组电器盒对应接线端。当补至高水位后，若满足预热条件则进入压缩机预热倒计时界面；若不满足预热条件，则进入工程调试准备工作完成界面。

压缩机预热

当压缩机预热倒计时结束后按“确认” 键进入工程调试准备工作完成界面。

调试准备工作完成

当调试准备工作完成后，按“确认” 键返回调试步骤选择界面，选择进入调试开始调试。

工程调试

按“►” 键选择“是” ，则进入如下界面：

请根据工程实际安装情况选择是否使用水箱感温包。其中采暖或制冷工程可不需要水箱感温包，热水工程必须使用水箱感温包。选择之后界面显示如下

调试过程中，如进水温度过高，则弹出如下提示

若进水温度满足条件，则各模块依次开启。水温高时可通过参数设置更改进水温度设定值。
若出现停机故障或异常，则弹出异常和故障查询界面。

出现的异常（故障）必须手动清除。异常（故障）恢复后，将重新进入开机调试。

在当前异常（故障）查询界面，按“功能” 键可以清除所有模块的异常（故障）。

开机调试过程未出现故障和异常停机时，满足调试通过条件，弹出如下界面，按

“►” 键确认退出工程调试。

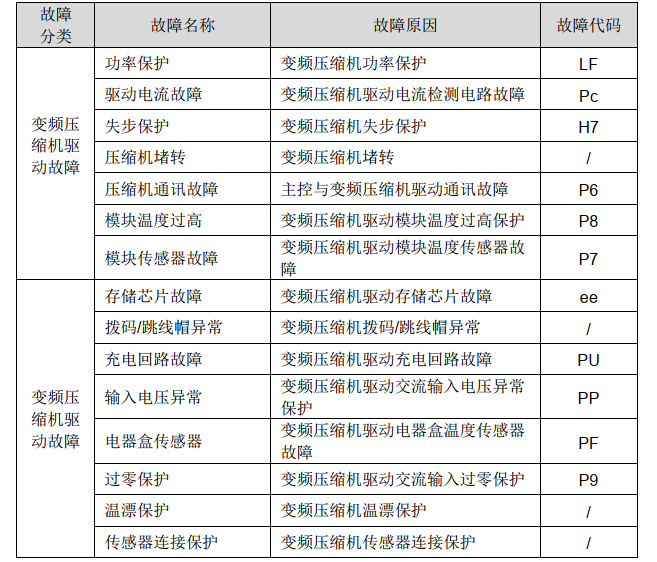

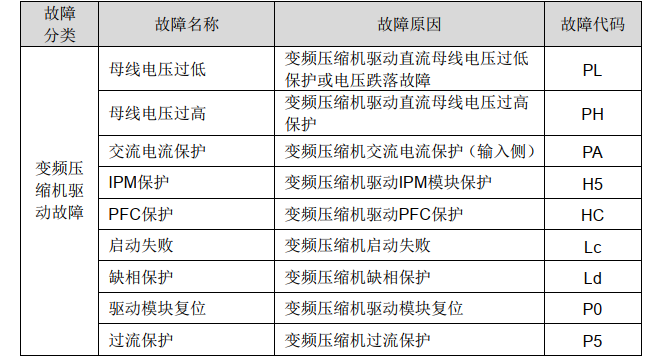

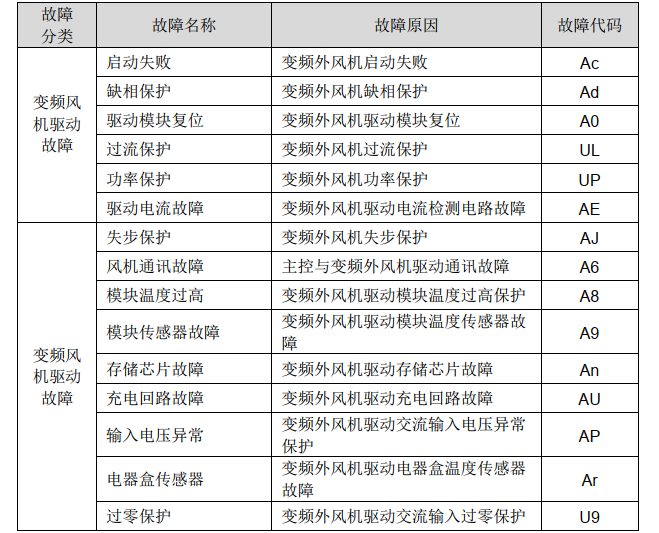

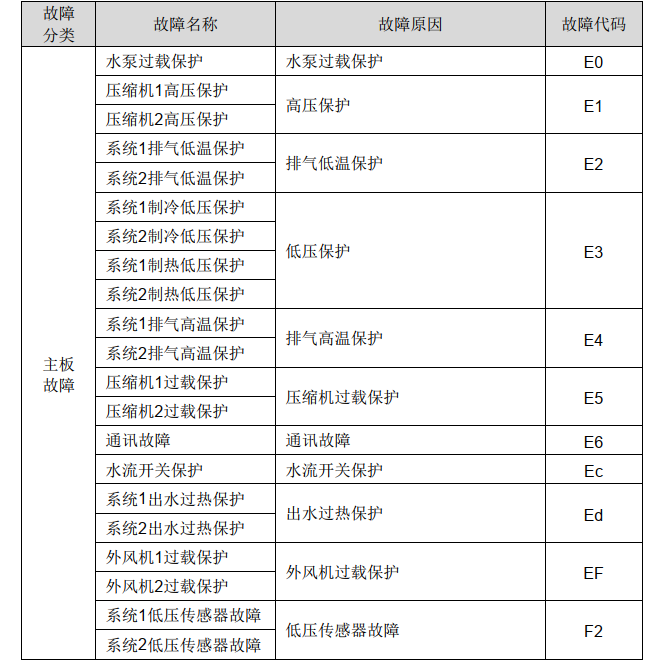

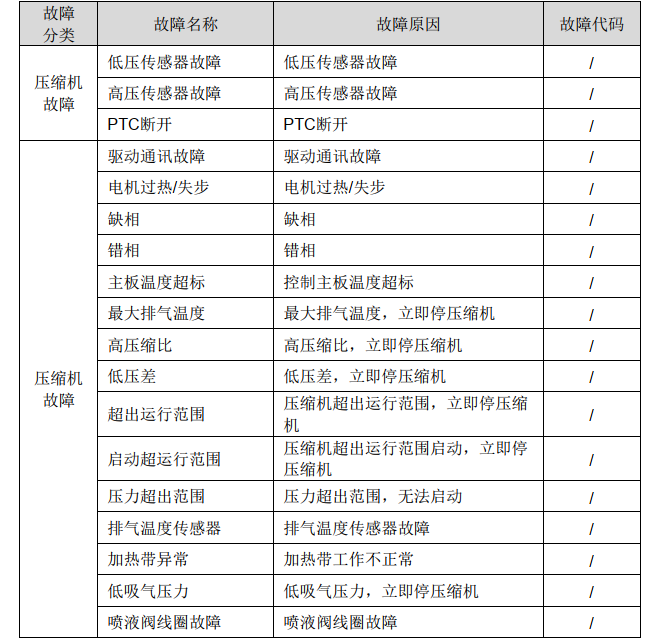

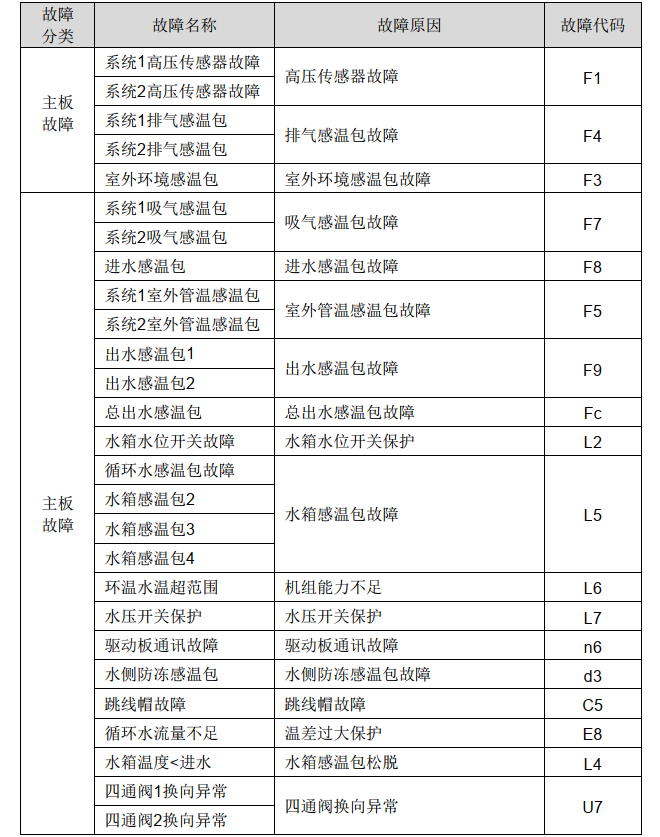

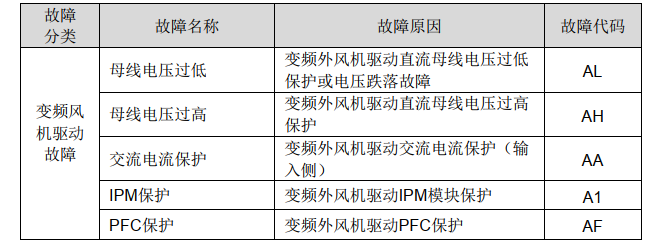

故障代码
