故障显示：室外机主板显示P9

温馨提示：如果以下资料无法解决您的故障问题，可以拨打全国服务热线：400-873-0799（点击该号码即可拨打)安排维修人员上门解决。

故障 判断条件和方法：

通过查看室外机主控板双八数码管上的故障代码，如果数码管上显示 P9，则可判断为变频压机失步保护.

可能原因 ：

1.压缩机驱动板异常；

2.压缩机线圈开路、卡缸损坏。

具体排查步骤：

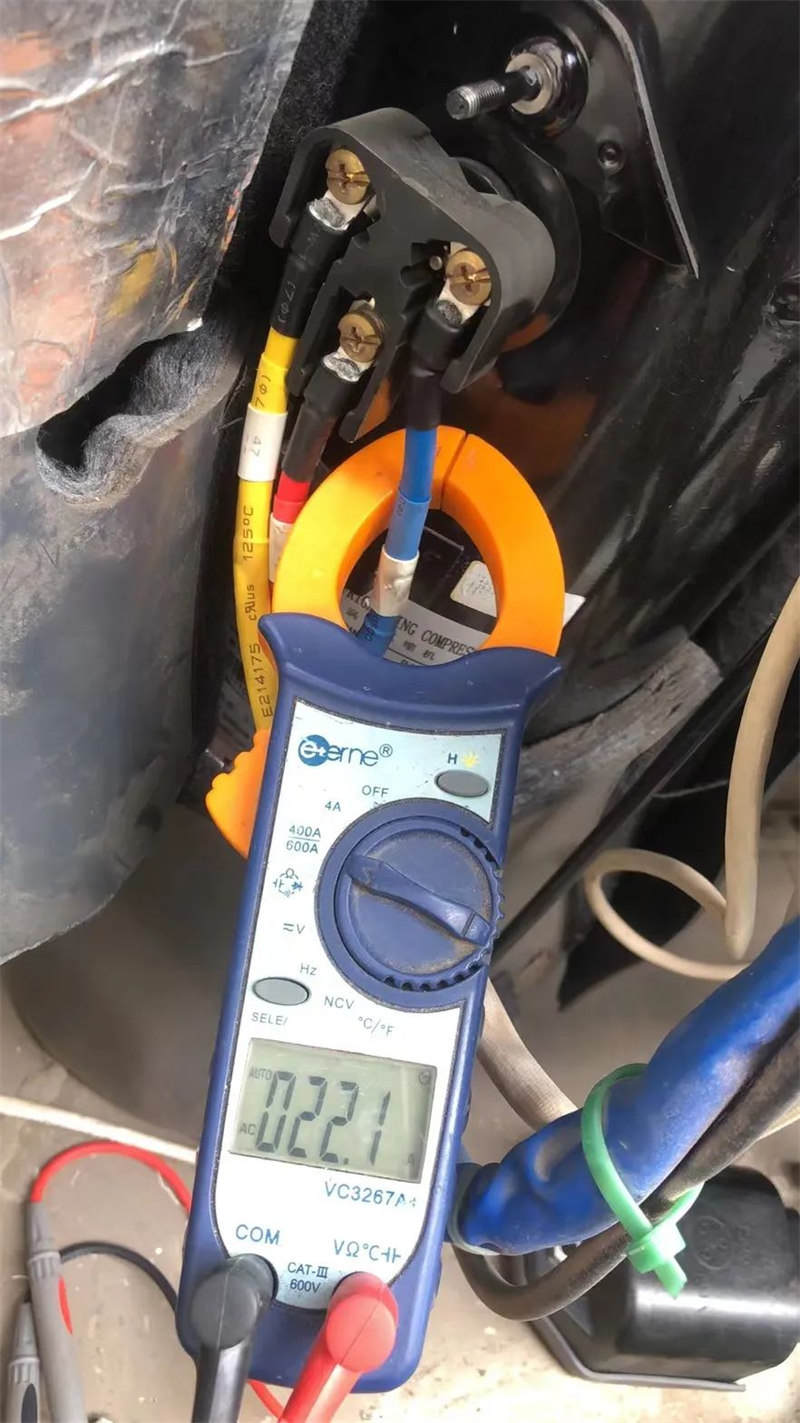

一、检查压缩机U、V、W到压缩机的接线是否有烧坏？开路？

不仅仅要考虑接线端自身问题，还要考虑从主板U、V、W出来的三根线中间有没有开路？接线端有没有虚接、螺丝松动？接线端有没有烧毁？

案例：维修中遇到过一起接线端事故，因为接线端松动接触不好而烧坏接线柱，然后造成压缩机从接线柱根部爆开的案例，就是从接线柱根部顶开一个窟窿。

案例：之前还遇到一个P9故障，去的时候客户说空调出现过跳闸，后面就开始报P9代码，现场检查压缩机接线端子时，发现接线端子盒内有烧痕，是压缩机一根链接线被压在金属楞上，时间长了发热导致绝缘下降，突然引起火花，造成单根线开路。这种情况还伴随着跳闸，再次送电设备故障消失，工作几分钟故障代码才会出现在手操器上。

二、检查压缩机三相绕组阻值是否正常？

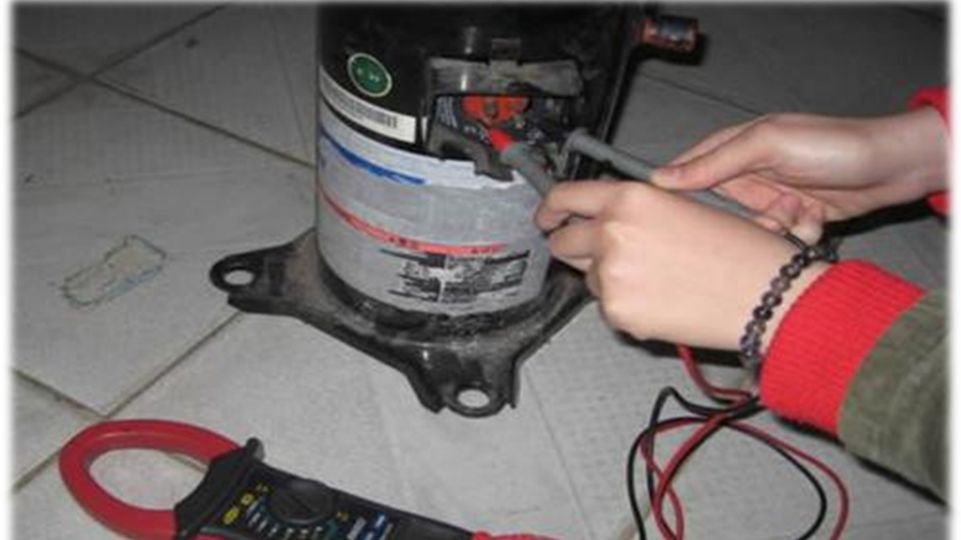

如果压缩机接线端子没有问题，测量压缩机各相阻值是否正常？正常阻值小于2Ω，并且阻值两两相等；

维修中遇到的跟P9相关的故障现象是压缩机内部线圈开路，测量某两相之间没有阻值，万用表显示无穷大，这就是开路。压缩机不启动，反馈给驱动板的运行电流没有，主板就会做出判断，认为压缩机已经完蛋了，显示P9提示你去检查压缩机。

三、压缩机各相绕组对地绝缘是否正常？

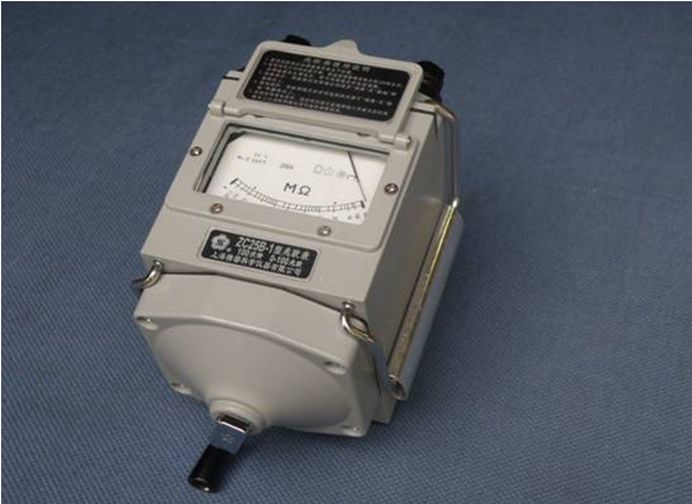

压缩机对地绝缘正常大于2MΩ。测量压缩机绕组对地绝缘最好使用“摇表”，不是万用表，很多数字电流表的欧姆档位，最多测量到20KΩ，所以没有办法区分压缩机的对地阻值是多少。有可能会错过故障点，使你多走很多弯路。

所以建议大家使用摇表来测量压缩机的对地绝缘。不要拿一个万用表测量压缩机U、V、W之间的阻值；

如果压缩机各相绕组阻值大于2Ω且两两间阻值不一样，或者是压缩机各相绕组对地绝缘小于2MΩ（比如对地阻值20KΩ）那就是压缩机绕组损坏了，请更换压缩机。压缩机更换方法和注意事项请打开《四、检查压缩机U、V、W线接线顺序是否正确?是否漏接？

是否为新更换压缩机出现P9故障，如果是，请检查接线顺序是否正确？

五、同时出现过其它故障，如压缩机启动失败（PJ）、IPM模块保护（P6），压缩机过流保护（P5）

六、压缩机驱动板损坏报P9；

补充信息：变频压缩机出现IPM模块故障，实际检查出的是压缩机损坏的机率还是较高的，之前四代机指导过很多维修，一旦报IPM保护模块故障，第一步排查完接线没有问题，第二步测量压缩机基本上就可以找到问题，大部分是压缩机的对地绝缘下降，如果在2MΩ以上就是没问题的，这个阻值是越大越好。
