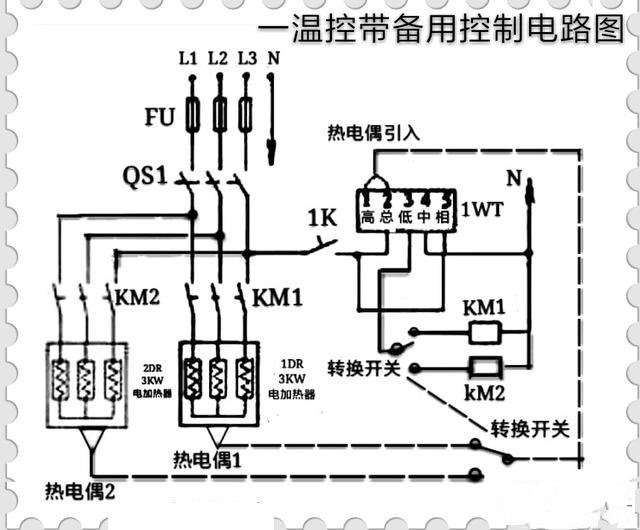

断路器；1WT为温控器；KM1、KM2为两只吸合电压为220V的交流接触器；1K是一个旋钮开关或者是一个拨动开关；转换开关两位两组拨动开关，一路控制两个交流接触器的线圈回路，另一个控制两个加热器的热电偶；交流接触器KM1动作时，与它对应的热电偶1同步接通温控器；当使用备用加热器时，只需要将转换开关往下拨动一下，此时温控器所控制的交流接触器为KM2，而转换开关此时也将热电偶的+-极随着拨动开关一起转换为热电偶2了；而备用加热器得电开始工作。
