常见日光灯就是一种家用的单相电器，其组成由日光灯管、整流器、启辉器以及连接导线和电源。
灯管内充有惰性气体氩气及少量水银蒸汽，管壁涂有荧光粉。灯管发亮要经历两个过程，预热过程和高压激发过程。预热是为了灯丝达到一定的温度，高压激发是为了灯管内惰性气体电离导电引起弧光放电，然后灯管才能正常发光。

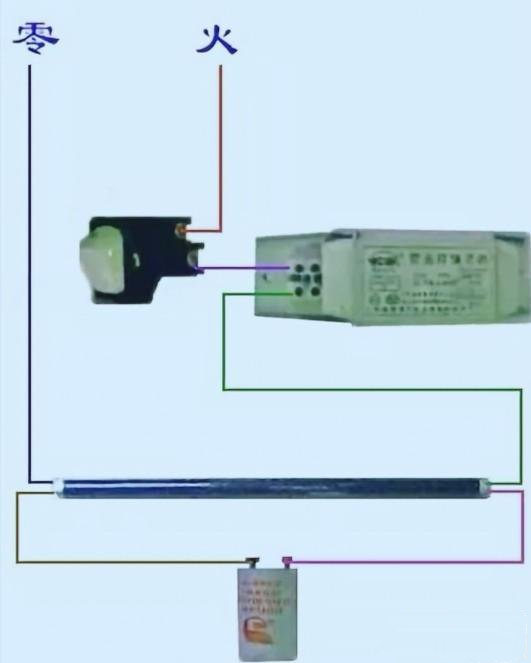

 上图是日光灯的实物接线图，图中的整流器在日光灯上的作用是起到限流和瞬间产生高压。

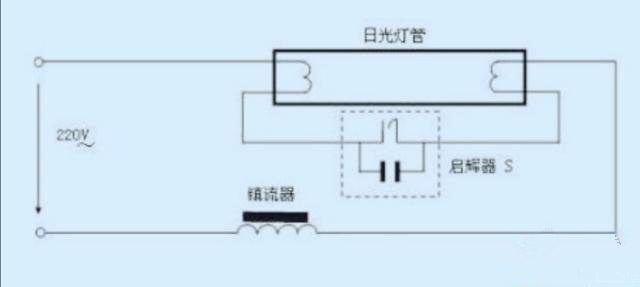

 根据题目分析应该用的是两线制电感整流器，它与灯管的接线图如下！

 将交流电源的火线接开关，然后从开关另一端引出线接镇流器的一个端子，再从整流器另一个端子接线到灯管的一端的其中一个端子，在把零线接灯管另外一个端的端子。此时灯管每端还剩余一个端子，因此只要将启辉器与日光灯管并接即可，也就是把启辉器两个端子分别接日光灯剩余的两端的端子。
图中的启辉器起到的开关作用，由放电管和电容并联组成，其中电容的作用；一是消除对电源的电磁干扰，二是增加启动脉冲电压幅度。
当电源接通时，整流器通过电流到启辉器。启辉器跳泡内部的惰性气体进行弧光放电，此时双金属片受热后而紧靠一起就给灯丝加热。但是由于双金属片紧靠一起后弧光放电消失，双金属片处于冷却过程。待冷却好后双金属片分开。由于用的是电感整流器，当双金属片分开的时候电感整流器会瞬间产生上千伏特的脉冲电压加在灯管两端，此时灯管在高压激发过程使灯管内部惰性气体电离引起弧光放电，然后灯管才能正常发光。
