接修一台创维37M11HM，通电三无，液晶电视开不开机。拆开机壳发现保险炸黑，肯定是220V交流或其整流后负载严重短路。

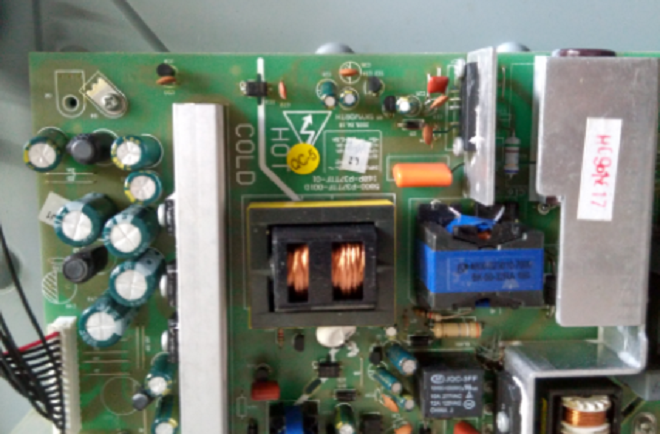

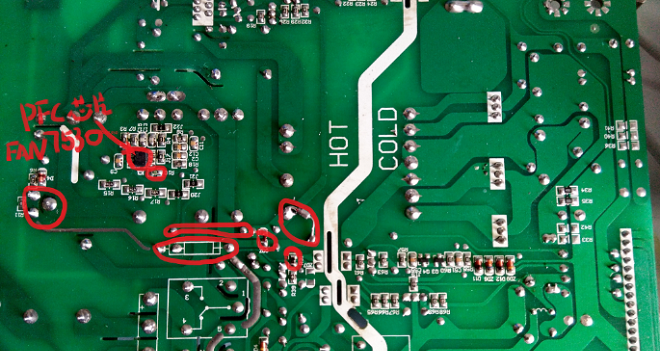

拆开电源板(5800-37TTF-0010)目测发现电阻R13及R72明显烧毁，再顺着电路查PFC功率开关管K3683击穿，无疑PFC芯片FAN7530肯定也无逃脱损坏。取下FAN7530表测周边电阻只发现贴片电阻R10/331开路，其余正常。





换上损坏的元件开机，待机5V正常，强行开机发现PFC电压289V，也无24V及12V输出。再查PFC芯片工作电压第8脚无电压，顺电路跑查得ZD5稳压二极管15V短路，换之强开机测FAN7530的8脚仍无电压。顺着光耦查得热端R31/103 电阻开路，换之再次强开机PFC电压385V输出23.8V 11.89V 。

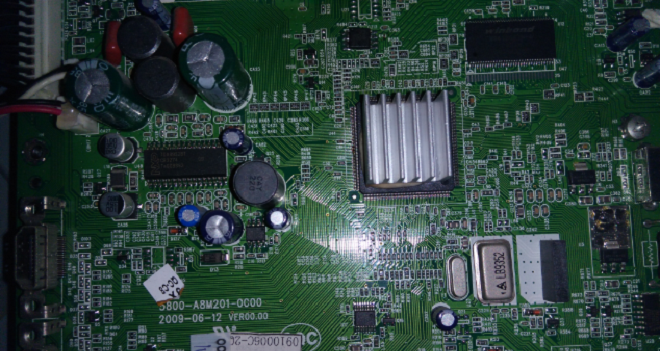

接上主板排线发现红灯闪一下仍然不开机，测量主板无STB开机指令，心想这下真怪了，难道主板也存在问题？就找了个8M20和数据写上，程序刚写完校验结束，机器背光亮了，插上信号试机完全正常了。
