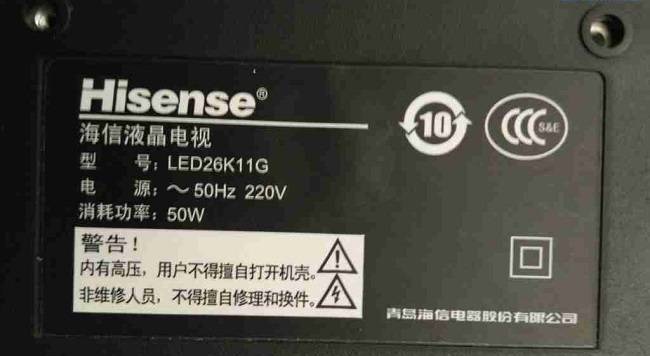

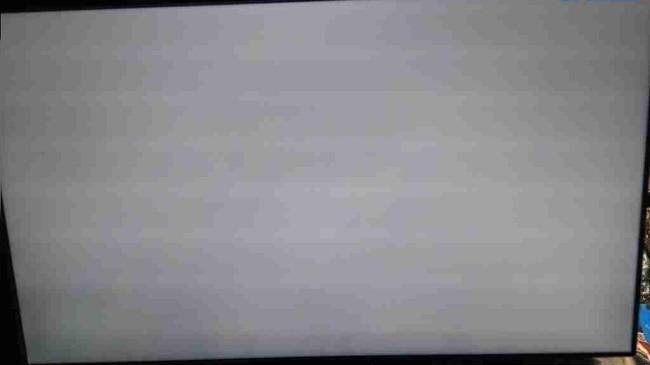

接修一台海信LED26K11G液晶电视，开机图像灰白且有声。

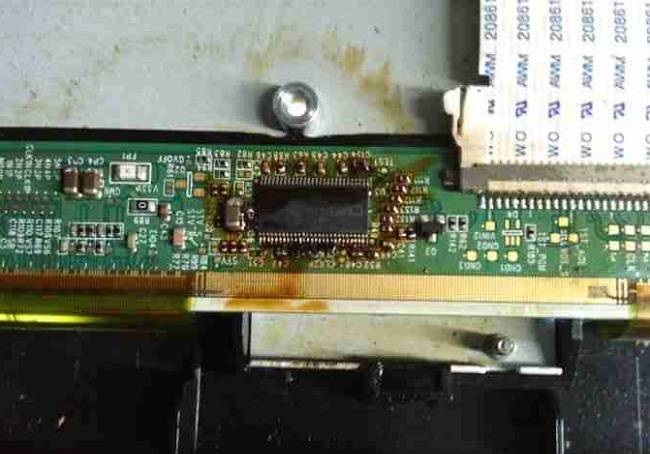

打开后盖发现是一体屏，逻辑板边条上测VDA、VGH、VGL、GMAA、VCOM全为0V。开始以为是DC变换芯片TPS65161S坏了，强打开其第9脚EN接上12V发现VDA、VGHP、VGL都有输出，证明DC-DC芯片正常，但屏幕仍然灰屏又多了几道横向宽带。

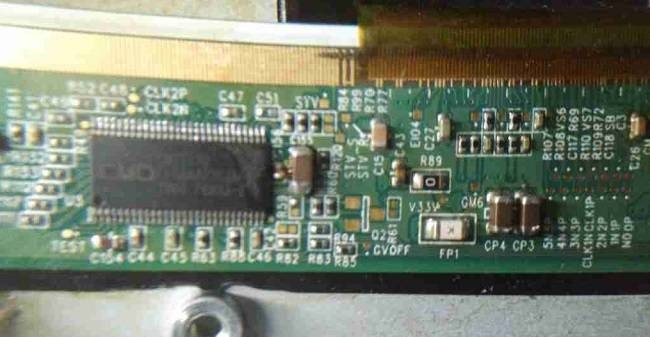

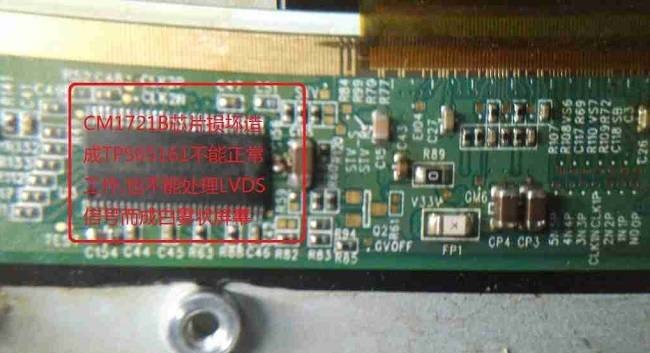

由于没有该边条电路图就随着线路跑，发现TPS65161的EN受LVDS主芯片CM1721B控制，用手触摸CM1721B芯片感觉温度有点高，怀疑有问题。于是就大胆换之，开机涛声依旧。检查焊接几遍正常，于是再换一块CM1721B，焊好还没清洗松香试机，开机出现蓝屏及海信LOGO。





至此，海信LED26K11G液晶电视开机图像灰白且有声故障维修结束！
