接修客户一台索尼KLV-40BX450液晶电视，主板为SO12WXGA_32_MT06_CN S1102-1 48.73Q03.011，电源高压板DPS-166DP A，描述的故障现象是开机过LOGO后无图像，有声音，有时可以正常使用几个小时。

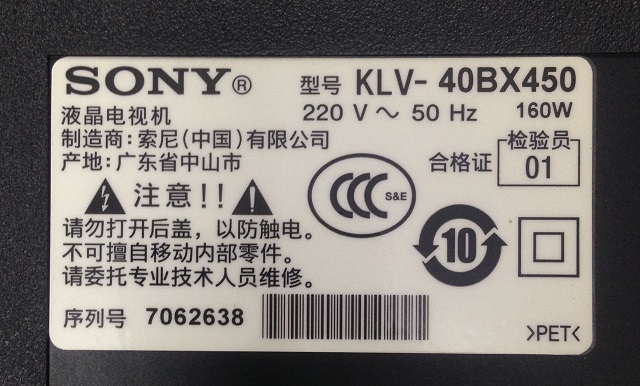

索尼KLV-40BX450液晶电视整机型号

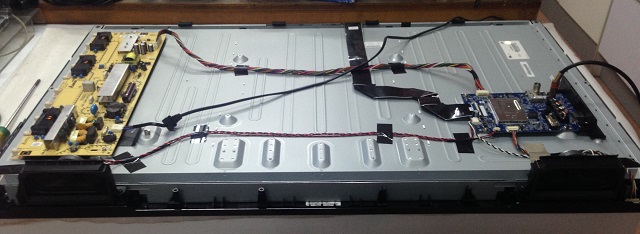

拆机图

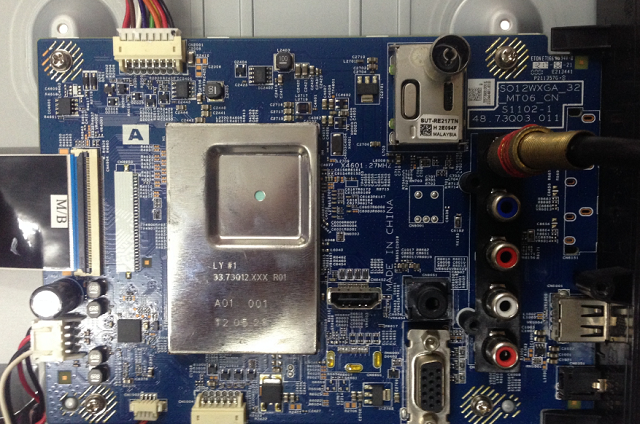

主板型号



当出现故障时查各路电压，发现屏上逻辑板主供电只有1.4V左右，明显不正常。追查该供电线路，通过屏线连接主板CN4904接口4-9脚，再连通主板CN2001的14脚，然后去到电源高压一体板CN2接口的14脚。

测该脚电压在1.4V-12V之间跳动，有时是正常的12V，再测其对应的FB121跳线是稳定的12V，用放大镜观察发现14脚虚焊，补焊后故障排除。

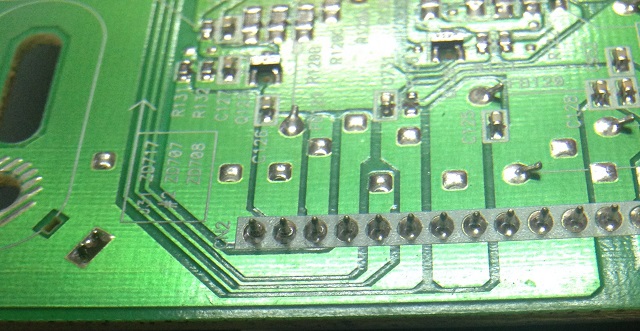

14脚虚焊



分析可能是逻辑板12V电流较大，长时间使用导致14脚虚焊。
